Одноступенчатый цилиндрический редуктор

В данной работе будет сделан расчет одноступенчатого цилиндрического редуктора.
Редуктором называют механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного агрегата и служащий для передачи вращения от вала двигателя к валу рабочей машины.
Назначение редуктора – понижение угловой скорости и, соответственно, повышение вращающегося момента ведомого вала по сравнению с ведущим.
Редуктор состоит из корпуса (литого чугунного или сварного стального), в котором помещают элементы передачи – зубчатые колеса, валы, подшипники и т. д. В отдельных случаях в корпусе редуктора размещают также устройства для смазывания зацеплений и подшипников или устройства для охлаждения.
Редуктора, в основном, проектируют для привода какой-либо машины.
Срок службы: 10 лет
Ксут=0,67
Кгод=0,8
Нагрузка: постоянная
Тип зубьев: прямые
Редуктор вертикальный с одним разъемом
Р2=10кВт
n1=2960
n2=810
Материал: Сталь 40Х
Термообработка: Улучшение

Состав: Пояснительная записка; спецификация; сборочный чертеж; деталировки вал-шестерня, колесо, крышка сквозная. Язык документа

Софт: Компас 10

Каталог / Машиностроение и механика / Детали машин / Одноступенчатый цилиндрический редуктор

Просмотр файлов
мой курсач/
мой курсач/деталировка вал-шестерня.cdw
мой курсач/деталировка колесо.cdw
мой курсач/деталировка крышка сквозная.cdw
мой курсач/записка.doc

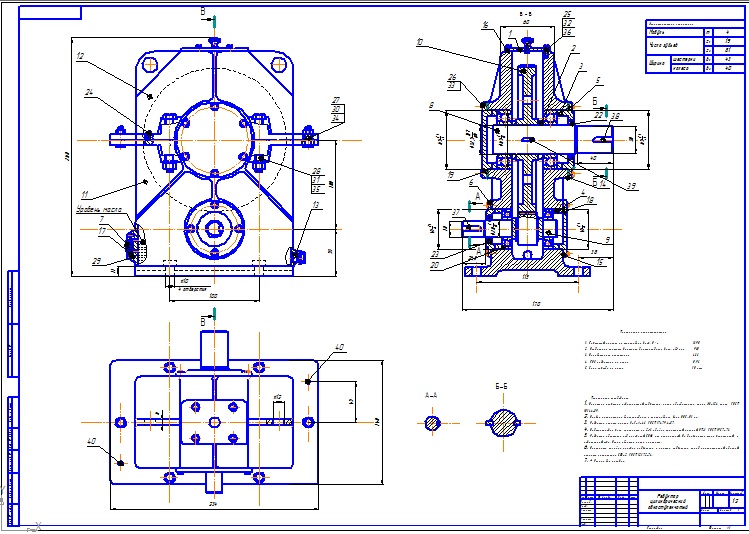

мой курсач/сборочный чертеж.cdw
мой курсач/СпецификацияРедуктор01.cdw
мой курсач/СпецификацияРедуктор02.cdw
мой курсач/СпецификацияРедуктор03.cdw
