Одноступенчатый вертикальный редуктор

Целью проекта является разработка привода ленточного транспортера.
В ходе работы над проектом осуществлен выбор электродвигателя, проведены кинематический и силовой расчет привода, расчет механической передачи, валов редуктора, определены конструктивные размеры зубчатого колеса, выбраны и проверены на долговечность подшипники, определен коэффициент запаса прочности валов, проверена прочность шпоночных соединений, выбрана смазка передач редуктора и подшипников.
Курсовой проект содержит 1 лист чертежей формата А1, 3 листа чертежей формата А3, 2 листа спецификации, пояснительную записку на 44 листах, включающую 12 рисунков, 5 таблиц, 3 литературных источника.

Техническая характеристика
1. Номинальный момент на ведомом валу T =115 Нм
2. Частота вращения ведущего вала n =1432 мин
3. Коэффициент полезного действия =0,932

Состав: Поясняк, реферат, сборочный чертеж, спецификация, чертеж колеса, чертеж вала и чертеж вала-шестерни. Язык документа

Софт: КОМПАС v.8

Каталог / Машиностроение и механика / Детали машин / Одноступенчатый вертикальный редуктор

Просмотр файлов
_??⌠?.doc
_?????.doc
Вал.cdw
Вал-шестерня.cdw
Колесо.cdw

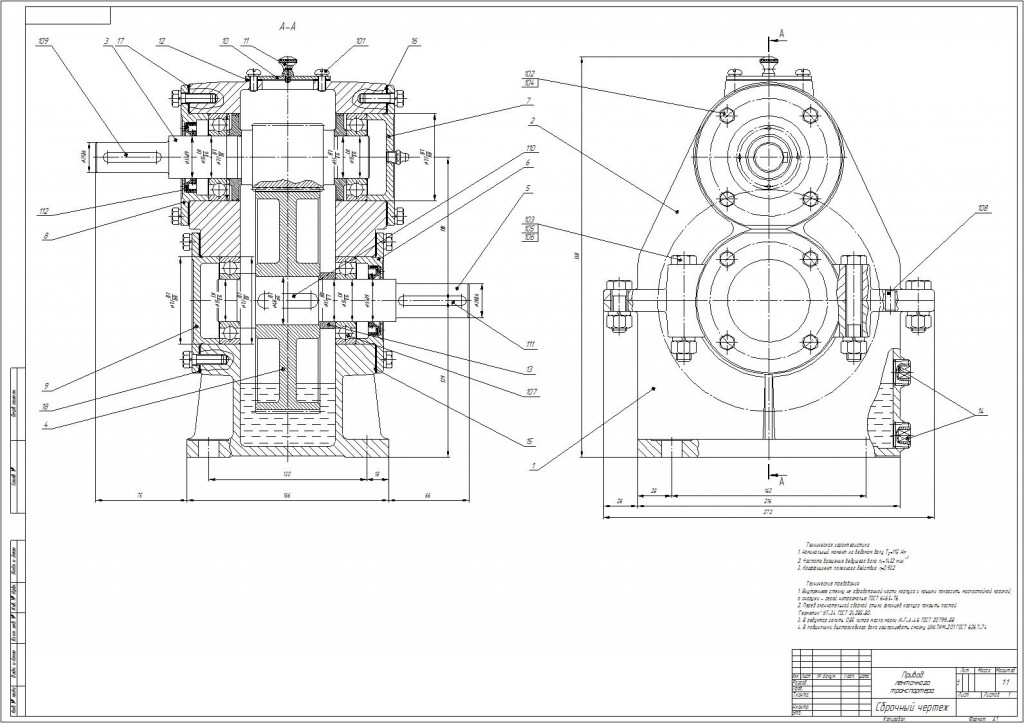

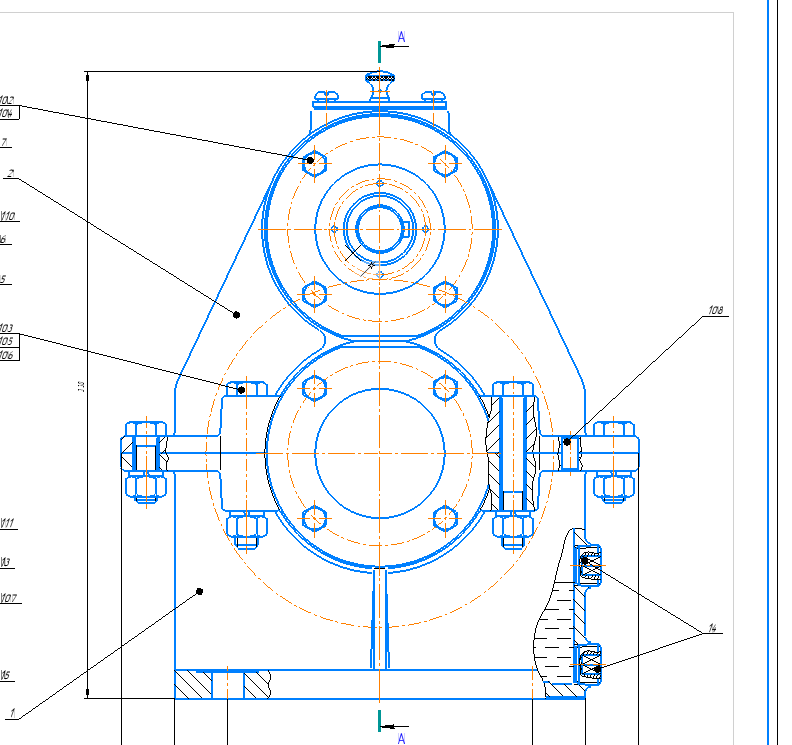

Сборочный.cdw
СпецификацияДМ.spw
