Операция Укомплектация-2

Колесо зубчатое коническое z=75

Деталь, выданная мне в качестве индивидуального задания для курсового проекта – колесо коническое относится к типу деталей вращения. Основными базами детали служат Ø50Н8, шпоночный паз шириною 16 мм и торцы, зубчатый венец. Cталь 40ХН
ГОСТ 4543-71. МГУП

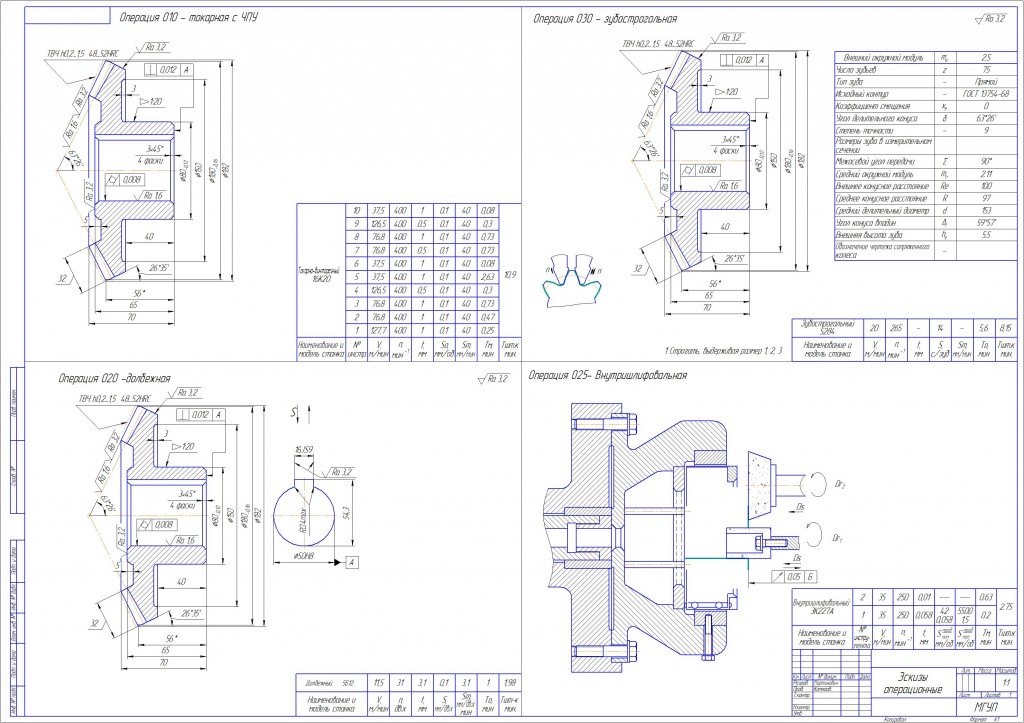

Состав: Операционные эскизы,колесо коническое штамповка, ПЗ Язык документа

Софт: Компас v12
