Курсовой проект привода к роторному дозатору сыпучих пищевых продуктов, U=4.

Московский государственный университет технологий и управления им. Разумовского К.Г.
Кафедра управления и информатизации
Курсовой проект по дисциплину "Детали машин"
На тему: "Расчет привода к роторному дозатору сыпучих пищевых продуктов"
Мелеуз 2013

В данном проекте произведен технологический расчет привода к роторному дозатору сыпучих пищевых продуктов , состоящий из электродвигателя , комбинированной упруго-предохранительной муфты , редуктора с коническими зубчатыми колесами и цепной передачи с втулочно-роликовой цепью . Дозатор предназначен для непрерывного дозирования сыпучих продуктов при вращении ротора внутри корпус цилиндрической формы. Ротор имеет четыре расположенных по периметру кармана регулируемого объема. При повороте ротора порция продукта, пропорциональная объему кармана, отсекается от общей массы, поступающей в приемную воронку. При дальнейшем вращении ротора порция продукта высыпается из кармана через разгрузочное отверстие. Мощность на рабочем валу дозатора P_r, частота вращения ротора порция продукта высыпается из кармана через разгрузочное отверстие.

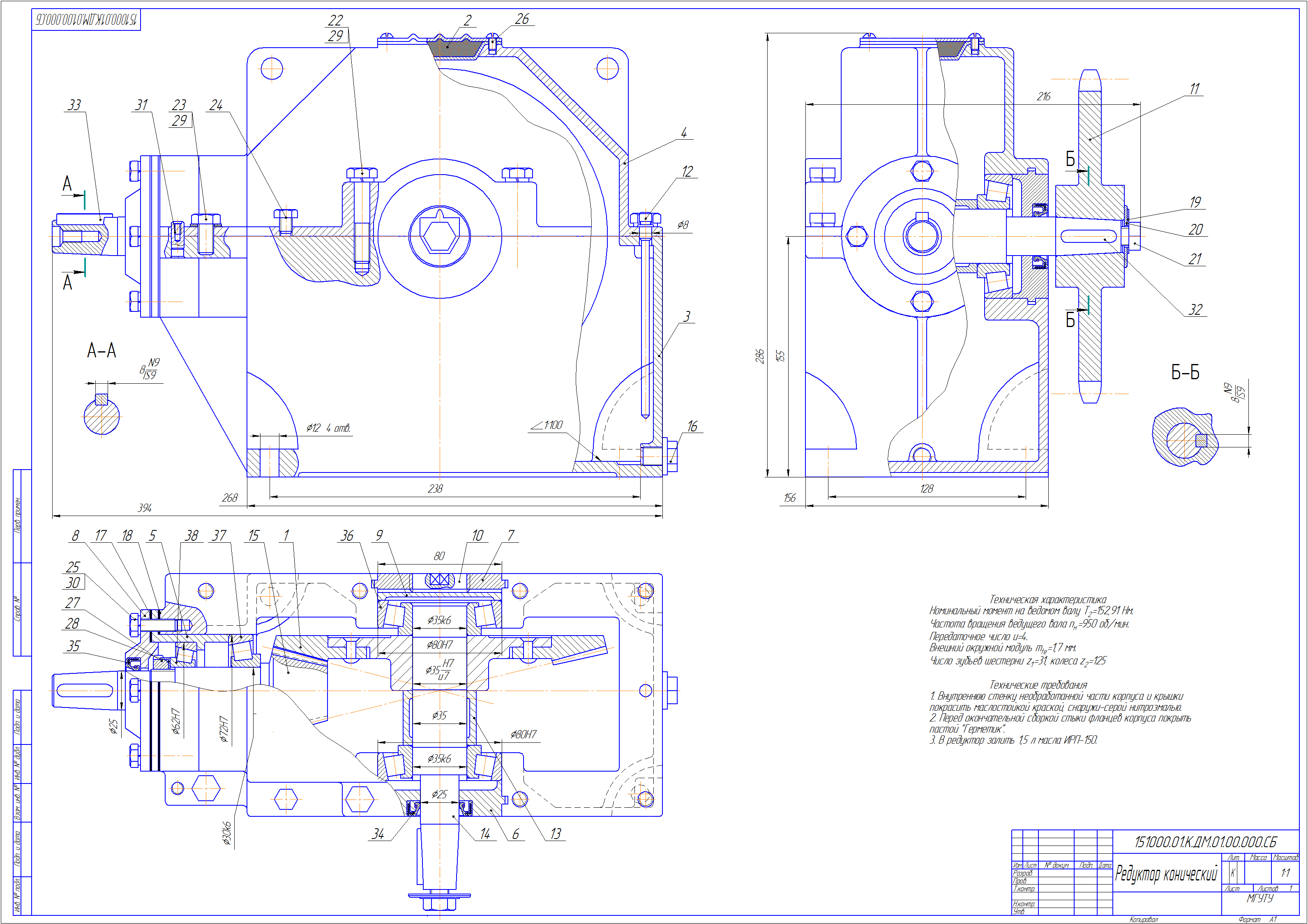

Графическая часть содержит чертеж общего вида привода, сборочный чертеж, чертеж вала, зубчатого колеса, упруго-предохранительной муфты со спецификацией, спецификации сборочного чертежа и привода.
Исходные данные:
Мощность на рабочем валу дозатораP=2,8 кВт;
Частота вращения ротораn=60 об/мин;
Синхронная частота вращения двигателяn=1000 об/мин.
Техническая характеристика
Номинальный момент на ведомом валу Т =152,91 Нм.
Частота вращения ведущего вала n =950 об/мин.
Передаточное число u=4.
Внешний окружной модуль m =1,7 мм.
Число зубьев шестерни z =31, колеса z =125.

Состав: Привод (ВО), редуктор (СБ), Муфта (СБ), Деталировка (вал, колесо), Спецификации, Пояснительная записка (ПЗ) Язык документа

Софт: КОМПАС-3D V13
