Проектировочный расчет МКПП ВАЗ 2106



ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Тема проекта            Проектировочный расчет автомобиля ВАЗ 2106.

Исходные данные

1

Модель  автомобиля ВАЗ 2106

2

Полная масса, (кг) 1430

3

Модель двигателя ВАЗ -2103

4

Колея В, (мм) 1365

5

Высота габарит. без нагрузки Н,  (мм) 1440

6

Коэффициент  аэродинамического сопротивления,  Сх 0,45

7

Передаточное число коробки передач 3,25; 1,99; 1,29; 1

8

Передаточное  число главной  передачи 4,1

9

Размер шин 175/70 R13

10

r  статический, (м) 0,278

11

Узел для расчета Коробка передач

1) График внешней скоростной характеристики двигателя автомобиля;
2) График тягового баланса автомобиля;
3) График динамического фактора автомобиля;
4) График характеристик ускорений;
5) График характеристик разгона автомобиля по времени и по пути;
6) График мощностного баланса автомобиля;
7) График топливно-экономической характеристики автомобиля.

Состав: ПОЯСНИТЕЛЬНАЯ ЗАПИСКА, Чертёж Язык документа

Софт: КОМПАС-3D 12

Каталог / Машиностроение и механика / Детали машин / Передачи / Проектировочный расчет МКПП ВАЗ 2106

Просмотр файлов

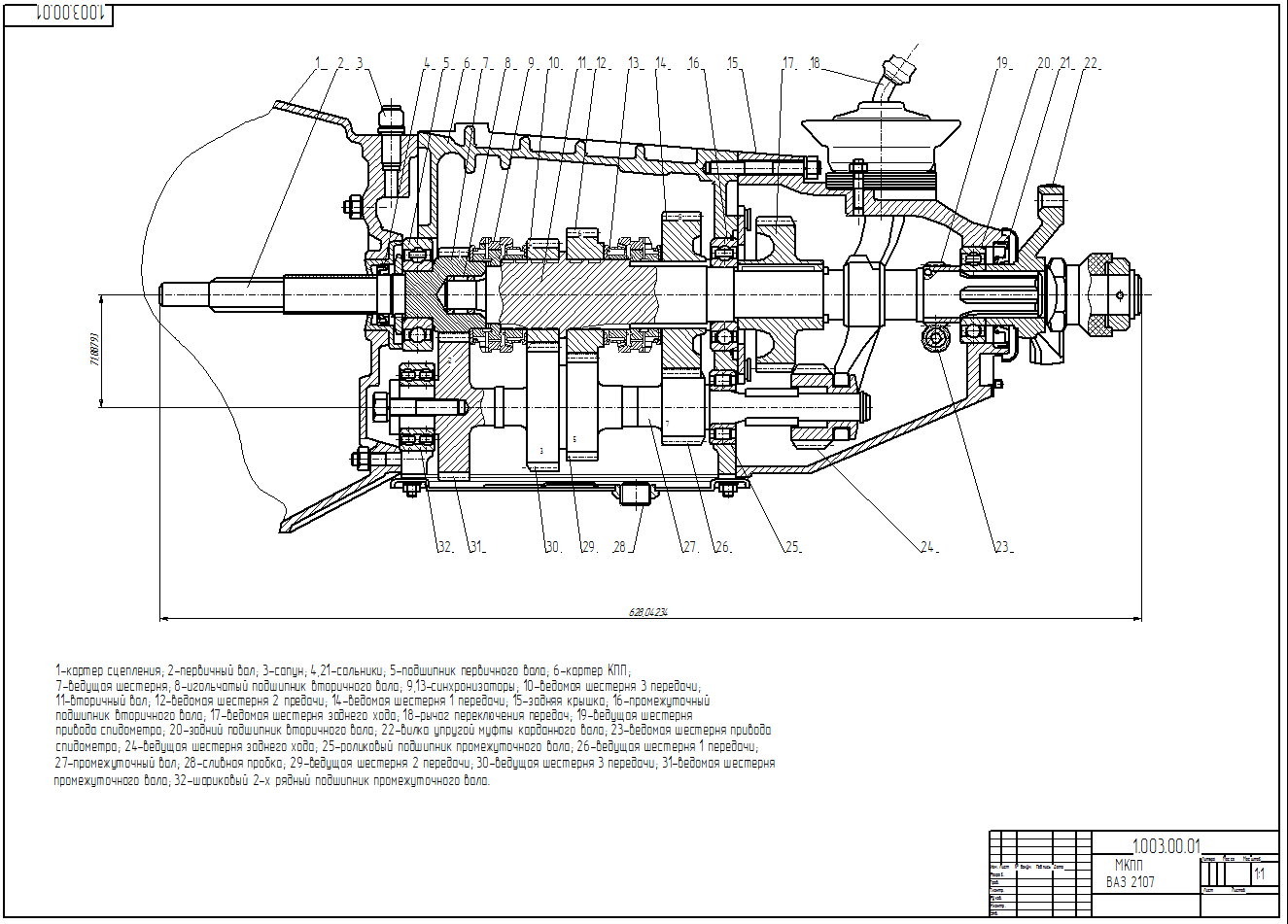

МКПП ВАЗ.dwg
По новым гостам ВАЗ-2106 готовая.doc
