Операция Укомплектация-2

Сборочный чертеж автоматической безступенчатой коробки передач

Черниговский государственный технологический университет
Кафедра основ конструирования машин
Сборочный чертеж автоматической безступенчатой коробки передач
Чернигов 2012

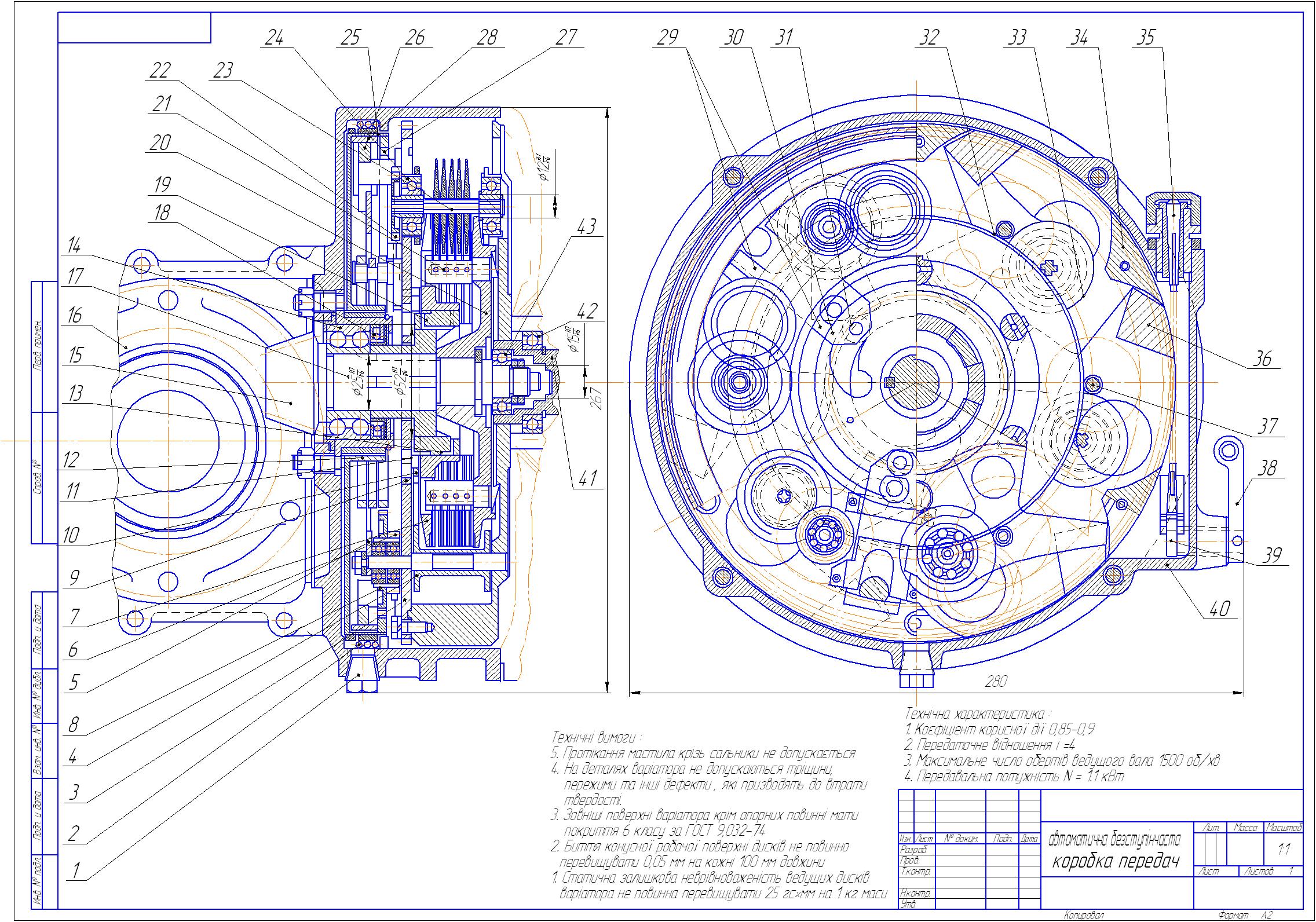

В данном чертеже приводится конструкция автоматической безступенчатой коробки передач. Сборочный чертеж формата А2, и два листа спецификации.

Состав: Спецификация, Сборочный чертеж (СБ) Язык документа

Софт: КОМПАС-3D 12
