Продольный и поперечный разрез СМД-31 (6ЧН12/14)

Тракторный дизель СМД-31 (6ЧН12/14)
Рядное расположение цилиндров. Направление вращения коленчатого вала (со стороны, противоположной маховику) по часовой стрелке
Топливный насос 2-секционный распределительного типа правого вращения, с механическим всережимным регулятором и подкачивающим насосом поршневого типа. Форсунка ФД-22М закрытого типа, с фиксированным распылителем с четырьмя распыливающими отверстиями.

Завод «Серп и молот» выпускал самые массовые дизельные двигатели семейства СМД для сельскохозяйственной техники — комбайнов, тракторов, а также для различных СДМ. Например двигатель СМД-31А мощностью 235 л.с. использовался для зерноуборочного комбайна «Дон-1500» АО «Ростсельмаш» г. Ростов.

Техническая характеристика:
Производитель: Завод «Серп и молот»
Тип двигателя: 4-тактный дизель с турбонаддувом и охлаждением наддувочного воздуха
Мощность (эксплуатационная), кВт (л.с.): СМД-31, -31.01 -- 191 (260)
Номинальная частота вращения коленчатого вала: мин-1 2000
Число цилиндров: 6
Диаметр цилиндра: мм 120
Ход поршня: мм 140
Порядок работы цилиндров: 1-5-3-6-2-4
Топливо: дизельное
Турбокомпрессор: СМД-31, -31А, -31.01 -- ТКР8,5С-1

Состав: Поперечный и продольный разрез Язык документа

Софт: CDW

Каталог / Машиностроение и механика / Детали машин / Двигатель / Продольный и поперечный разрез СМД-31 (6ЧН12/14)

Просмотр файлов
Продольный разрез СМД-31.cdw

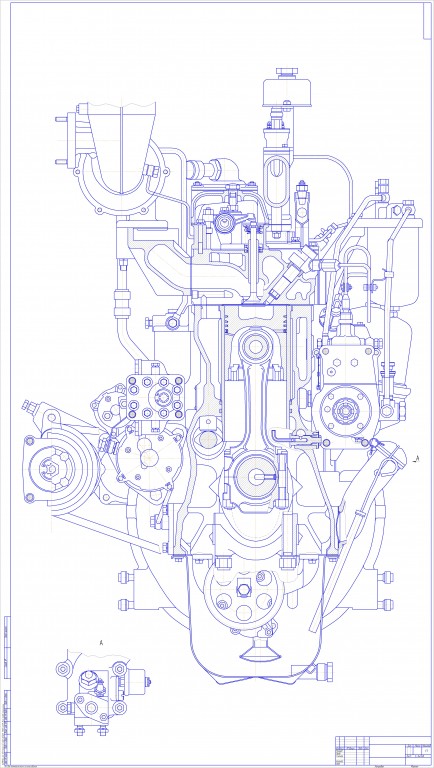

поперечный разрез.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

6 КОММЕНТАРИЕВ

1
2012-10-19 в 08:59 Ответить

Максим, обратите внимание на оформление работы, и в дальнейшем оформляйте двигатели именно так.

2
2013-10-07 в 21:08 Ответить

Не могу открыть чертеж.Один открывается.Второй нет.В разных версиях компаса уже пробовал.

    3
    2013-10-08 в 08:18 Ответить

    Компас 14 открыл оба чертежа.

      5
      2013-10-17 в 23:10 Ответить

      Поперечный открыл даже в 12 версии, продольный не открывает, что не пробовал уже.

4
2013-10-17 в 23:08 Ответить

Можешь сохранить для других версий компасс и отправить на почту.Я себе уже поставил и 14, не открывает.Пишет что чертеж сделан в компас -3D HOME

    6
    2013-10-18 в 08:33 Ответить

    Вот нечего качать неизвестно что. На офф сайте есть последний компас хом. Скинул на почту.
