Привод грузоподъемного механизма

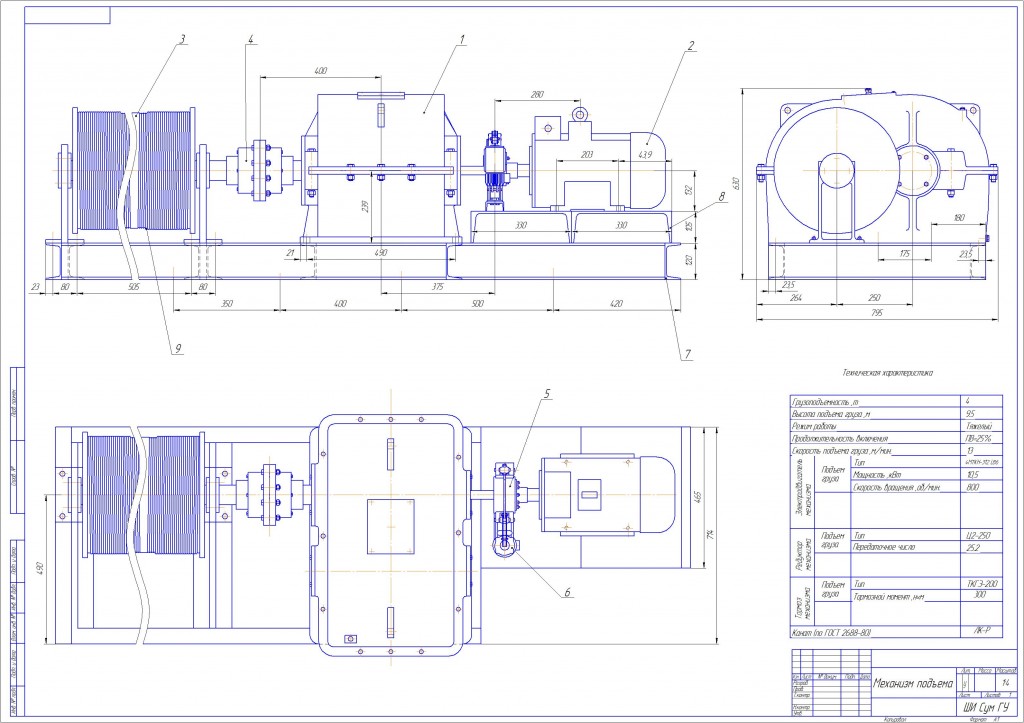

В данной работе производится расчёт и проектирования привода механизма подъема груза. Привод состоит из электродвигателя, который через тормоз, соединяется с двухступенчатым цилинрическим косозубым редуктором. Редуктор, через муфту соединен с барабаном механизма подъема, на который укладывается трос соединенный с полиспастом. Данный привод обеспечивает снижение частоты вращения выходного вала и увеличения крутящего момента на нём.

Привод должен обеспечивать следующие технические характеристики:
1. Грузоподъемность Qгр = 4,5 т.
2. Скорость подъема груза Vгр= 13,8 м/мин
3. Высота подъема груза h= 9 м.
4. Режим работы – тяжелый (Т)
5. Срок службы, tp = 7,5 лет.
6. Вид нагрузки зубчатой передачи – сильные толчки (СТ).

Состав: Привод (СБ), Редуктор(ВО), Деталировка(вал, вал-шестерня, колесо, муфта тормозная, полумуфта), спецификации. Язык документа

Софт: Компас v12, CDW
