Операция Укомплектация-2

Привод к горизонтальному валу

Брянский государственный технический университет
Кафедра "детали машин"
Задание №10

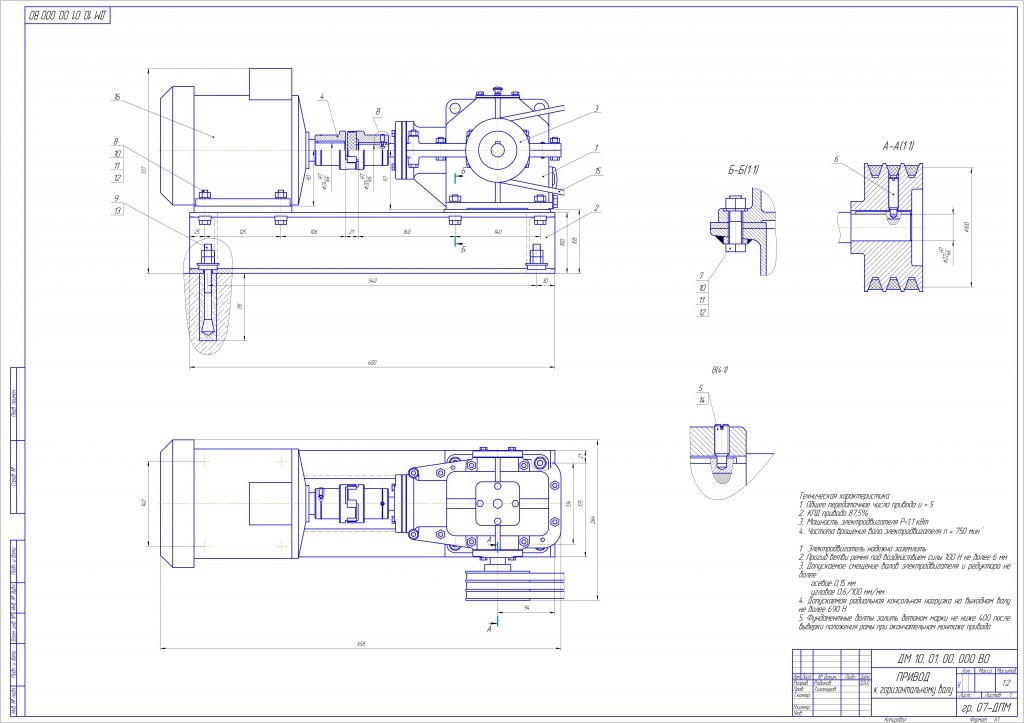

Спроектировать привод к горизонтальному валу. Привод состоит из электродвигателя, соединенного с коническим одноступенчатым редуктором посредством компенсирующей муфты. Передача крутящего момента с вала редуктора на вал привода осуществляется клиноременной передачей.

Состав: Вид общий (ВО), Сборочный чертеж редуктора (СБ), Рабочие чертежи корпуса редуктора, колеса, выходного вала, специпикация, пояснительная записка Язык документа

Софт: Компас v12

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Привод к горизонтальному валу

Просмотр файлов
Рабочие чертежи/Вал выходной.cdw
Рабочие чертежи/Колесо зубчатое.cdw
Рабочие чертежи/Корпус.cdw
Рабочие чертежи/Привод к горизонтальному валу.cdw
Рабочие чертежи/Привод к горизонтальному валу.spw
Рабочие чертежи/Сборочный чертеж редуктора.cdw
Рабочие чертежи/Сборочный чертеж редуктора.spw
Рабочие чертежи
Пояснительная записка/Записка.doc
Пояснительная записка/Содержание.doc
Пояснительная записка
