Промотур КОМПАС v17

Привод к ленточному конвейеру.

Проектирование и расчет редуктора предназначенного для
индивидуального изготовления и длительной работы привода к ленточному конвейеру.

передаточное число редуктора - u=3.15
крутящий момент на тиоходном валу T=64 Н м
Скорость вращения быстроходного вала=272 об\мин

Состав: Вал Тихоходный ВО, Колесо Зубчатое ВО, Редуктор Одноступенчатый СБ, ПЗ Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Детали машин / Двигатель / Привод к ленточному конвейеру.

Просмотр файлов
Вал(печать).tif
Вал.cdw
Колесо(печать).tif
Колесо.cdw
пояснительная записка(печать).pdf
пояснительная записка.doc
пояснительная записка.pdf
Редуктор(исправлено).cdw

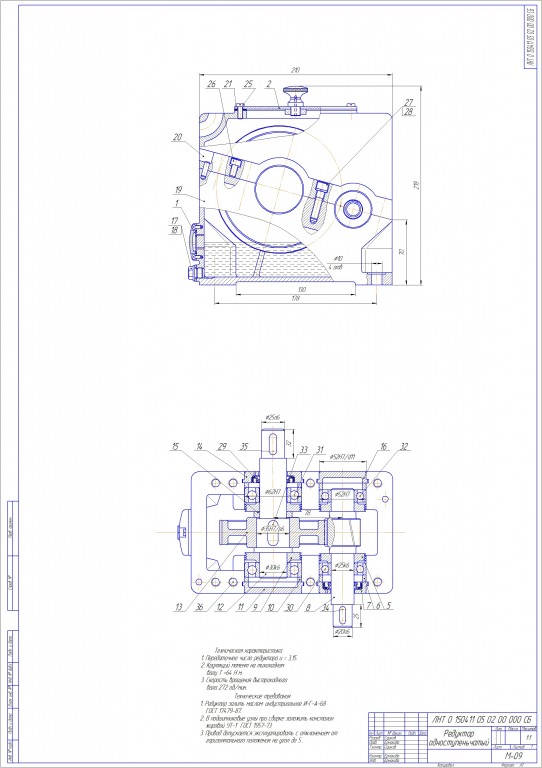

Редуктор(печать).tif
Спецификация редуктор.spw
