Привод к мешалке

АГНИ
Кафедра НГО и ТМ
курсовой проект по дисциплине:"ДМ и ОК"
на Тему:"привод к мешалке-задание/вариант -5/6"
Альметьевск 2016

исх.данные тяговая сила -1,99кН, скорость -0,08м/с, диаметр колеса-422мм

Содержание
Лист
1. Задание 2
2. Выбор электродвигателя,
кинематический и силовой расчет привода 3
3. Расчет открытой плоскоременной передачи 6
4. Расчет закрытой червячной передачи 9
5. Предварительный расчет валов редуктора, выбор
подшипников и муфты 12
6. Конструктивные размеры червячной и плоскоременной
передач и элементов корпуса редуктора 15 7. Построение эпюр изгибающих и крутящих моментов
Уточненный расчет валов редуктора 17
8. Проверка долговечности подшипников 25
9. Подбор шпонок. Проверочный расчет шпоночных соединений 27
10. Смазывание. Выбор сорта масла 28
11. Сборка редуктора 29
12.Тепловой расчет редуктора 30
13. Выбор посадок основных деталей редуктора 31
14. Список использованной литературы 32
Работа выполнена только в 2016 г. по индивидуальному заданию.

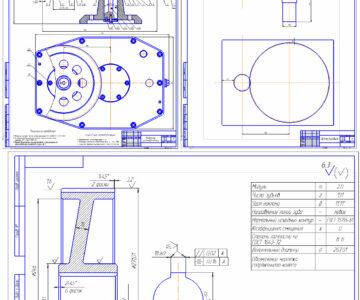

Состав: Привод мешалки (СБ)-спецификация; червячный редуктор(СБ)-спецификация; Деталировка(вал ведомый, червяк, колесо червячное,шкив), ПЗ. Язык документа

Софт: КОМПАС-3D 15.1

Сайт: www

Файлы:
Вал ведомый..cdw
СБОРОЧНЫЙ ЧЕРТЕЖ РЕДУКТОРА ЧЕРВЯЧНОГО.cdw
Колесо червячное.cdw
Спецификация ПРИВОДА К МЕШАЛКЕ..spw
поянительная записка КУРСОВОГО ПРОЕКТА.cdw
Шкив..cdw
Спецификация РЕДУКТОРА ЧЕРВЯЧНОГО.spw
Червяк .cdw
ЧЕРТЕЖ СБОРОЧНЫЙ ПРИВОДА К МЕШАЛКЕ.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Zuhra1994
Дата: 2016-11-28
Просмотры: 2395
