Операция Укомплектация-2

Привод ленточного конвейера 3D

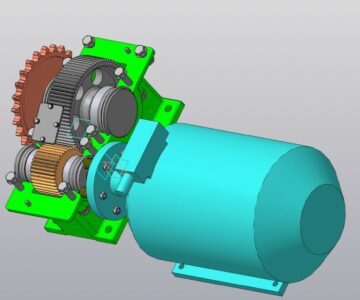

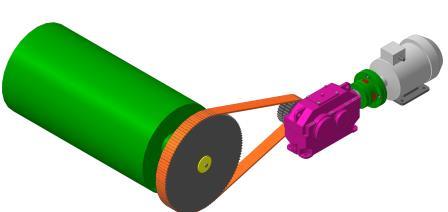

Привод ленточного конвейера состоит: электродвигатель, комбинированная муфта, коническо-цилиндрический редуктор, цепная зубчатая передача открытого типа и исполнительный механизм в виде приводного барабана. Все сборки выполнены с разнесением деталей.

Состав: 3D Сборка Язык документа

Софт: Компас-3D 13

Каталог / Машиностроение и механика / Детали машин / Привод ленточного конвейера 3D

Просмотр файлов
3D/ИСПОЛНИТЕЛЬНЫЙ ОРГАН/Барабан.m3d
3D/ИСПОЛНИТЕЛЬНЫЙ ОРГАН/Вал барабана.m3d
3D/ИСПОЛНИТЕЛЬНЫЙ ОРГАН/Втулка 1.m3d
3D/ИСПОЛНИТЕЛЬНЫЙ ОРГАН/Втулка 2.m3d
3D/ИСПОЛНИТЕЛЬНЫЙ ОРГАН/Исполнительный орган (Барабан).a3d
3D/ИСПОЛНИТЕЛЬНЫЙ ОРГАН/Исполнительный орган (Разнос).a3d
3D/ИСПОЛНИТЕЛЬНЫЙ ОРГАН/Исполнительный орган (Разнос).bak
3D/ИСПОЛНИТЕЛЬНЫЙ ОРГАН/Кольцо.m3d
3D/ИСПОЛНИТЕЛЬНЫЙ ОРГАН/Корпус для подшипника.m3d
3D/ИСПОЛНИТЕЛЬНЫЙ ОРГАН/Торцевая крышка (глухая).m3d
3D/ИСПОЛНИТЕЛЬНЫЙ ОРГАН/Торцевая крышка (с отверстием).m3d
3D/ИСПОЛНИТЕЛЬНЫЙ ОРГАН/Шайба.m3d
3D/МУФТА/Втулочка.m3d
3D/МУФТА/Деталь для пружины №1.m3d
3D/МУФТА/Деталь для пружины №2.m3d
3D/МУФТА/Диск №1.m3d
3D/МУФТА/Диск №2.m3d
3D/МУФТА/Корпус 1.m3d
3D/МУФТА/Корпус 2.m3d
3D/МУФТА/МУФТА (Разнос).a3d
3D/МУФТА/МУФТА.a3d
3D/МУФТА/Направляющая.m3d
3D/МУФТА/Палец.m3d
3D/МУФТА/Пружина.m3d
3D/МУФТА/Фрикцион.m3d
3D/МУФТА/Шайбочки.m3d
3D/ОТКРЫТАЯ ПЕРЕДАЧА/Звездочка большая.m3d
3D/ОТКРЫТАЯ ПЕРЕДАЧА/Звездочка малая.m3d
3D/ОТКРЫТАЯ ПЕРЕДАЧА/Открытая цепная зубчатая передача (Разнос).a3d
3D/ОТКРЫТАЯ ПЕРЕДАЧА/Открытая цепная зубчатая передача.a3d
3D/ОТКРЫТАЯ ПЕРЕДАЧА/Цепь (Условно).m3d
3D/Привод ленточного конвейра (Разнос).a3d
3D/Привод ленточного конвейра.a3d
3D/РЕДУКТОР КЦ/~$йба на тихоход.m3~
3D/РЕДУКТОР КЦ/Быстроходный вал-шестерня.m3d
3D/РЕДУКТОР КЦ/Вал тихоходный.m3d
3D/РЕДУКТОР КЦ/Колесо цилиндрическое.m3d
3D/РЕДУКТОР КЦ/Кольца (большие).m3d
3D/РЕДУКТОР КЦ/Кольца (малые).m3d
3D/РЕДУКТОР КЦ/Коническое колесо.m3d
3D/РЕДУКТОР КЦ/Корпус редуктора.m3d
3D/РЕДУКТОР КЦ/Крышка боковая (большая).m3d
3D/РЕДУКТОР КЦ/Крышка боковая (малая).m3d
3D/РЕДУКТОР КЦ/Крышка для вала.m3d
3D/РЕДУКТОР КЦ/Крышка редуктора.m3d
3D/РЕДУКТОР КЦ/Крышка с отверстием №1.m3d
3D/РЕДУКТОР КЦ/Люк смотровой.m3d
3D/РЕДУКТОР КЦ/Пробка маслянная.m3d
3D/РЕДУКТОР КЦ/Прокладка.m3d
3D/РЕДУКТОР КЦ/Промежуточный вал-шестерня.m3d
3D/РЕДУКТОР КЦ/Распорное кольцо (Промежуточный вал).m3d
3D/РЕДУКТОР КЦ/Распорное кольцо (Тихоходный вал).m3d
3D/РЕДУКТОР КЦ/Регулировочные (большие).m3d
3D/РЕДУКТОР КЦ/Регулировочные (малые).m3d
3D/РЕДУКТОР КЦ/Редуктор КЦ (Разнос).a3d
3D/РЕДУКТОР КЦ/Редуктор КЦ.a3d
3D/РЕДУКТОР КЦ/Стакан.m3d
3D/РЕДУКТОР КЦ/Шайба на тихоход.m3d
3D/ЭЛЕКТРОДВИГАТЕЛЬ/АИР90L4.m3d
3D/ЭЛЕКТРОДВИГАТЕЛЬ/Двигатель АИР90L4.a3d
3D/ИСПОЛНИТЕЛЬНЫЙ ОРГАН
3D/МУФТА
3D/ОТКРЫТАЯ ПЕРЕДАЧА
3D/РЕДУКТОР КЦ
3D/ЭЛЕКТРОДВИГАТЕЛЬ
3D
