Привод ленточного конвейера (коническо-цилиндрический редуктор)

Казанский государственный аграрный университет
Кафедра деталей машин и механизмов
Курсовой проект по общеинженерным дисциплинам
На тему "Привод ленточного конвейера"

Проектируемый привод цепного транспортера состоит из асинхроного электродвигателя исполнения IM1081, упругой муфты, соединяющей вал электродвигателя с быстроходным валом коническо-цилиндрического редуктора. На тихоходном валу редуктора установлен шкив клиноременной передачи, передающий вращательное движение от редуктора к приводному валу. Исполнительный механизм в данном проекте не рассматривается. Графическая часть содержит общий вид привода, рамы, корпуса.
Курсовой проект содержит 4 листа формата А1, 2 листа формата А2 графической части, 39 страниц пояснительной записки, содержащей 3 рисунка и 13 источников.
В конструкторской части был разработан привод к ленточному транспортёру на основе технического задания:
Окружное усилие на барабане F = 2,9 кН.
Окружная скорость на барабане V = 1,1 м/с.
Диаметр барабана D = 225 мм.

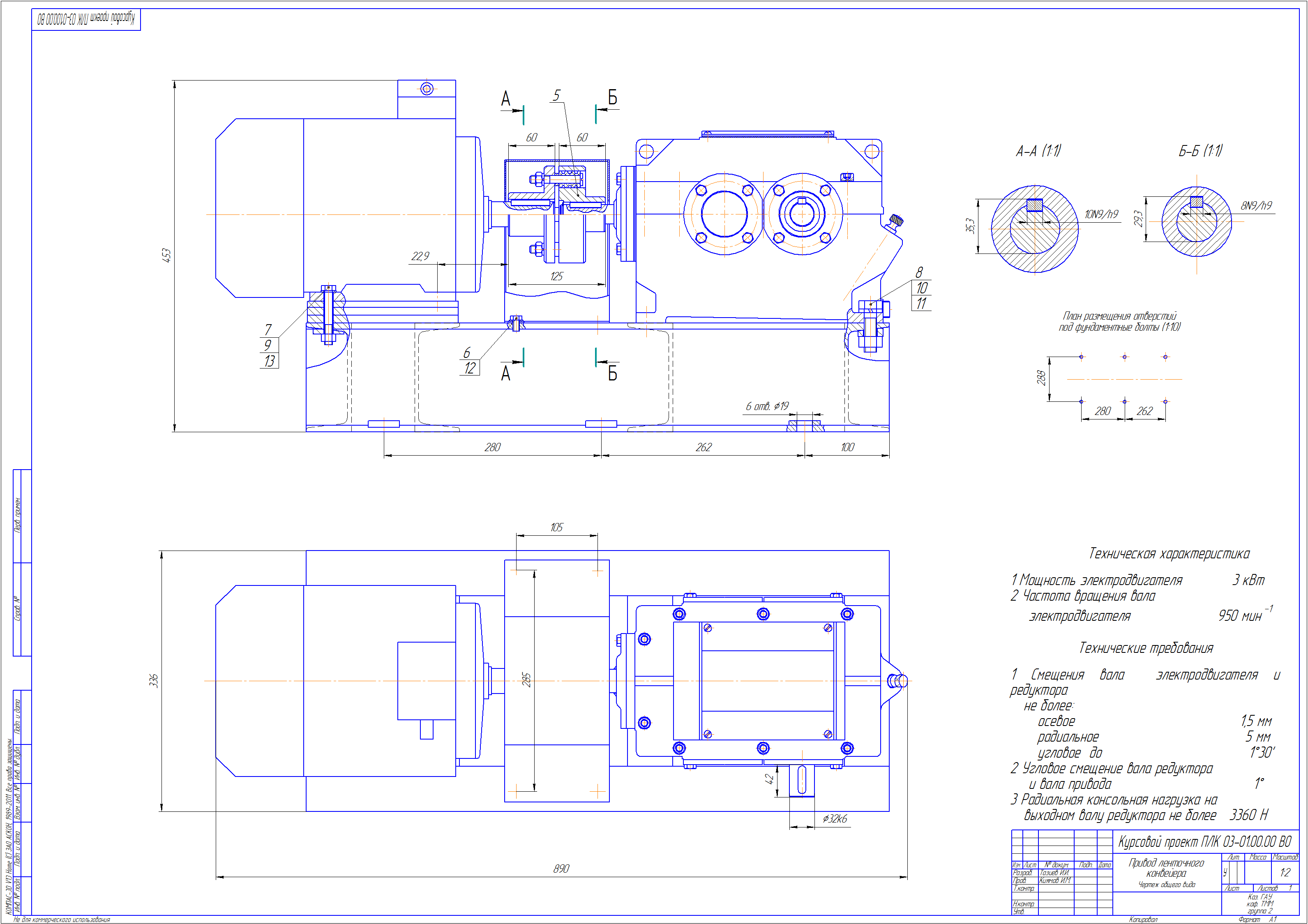

Состав: Рама (СБ), Редуктор (СБ), Привод (ВО), Деталировка (колесо зубчатое и вал тихоходный), Спецификации, ПЗ Язык документа

Софт: Компас-3D 13

Каталог / Машиностроение и механика / Детали машин / Привод ленточного конвейера (коническо-цилиндрический редуктор)

Просмотр файлов
Вал тих.cdw
Колесо.cdw
корпус.cdw
Лист2.cdw
общий вид.SPW
Пояснительная записка.doc
привод.cdw
рама.cdw
рама.spw
редуктор.spw
титульник_1.doc
титульник_2.doc
