Промотур КОМПАС v17

Привод ленточного конвейера u=25

Курсовая работа по дисциплине "Детали Машин"
«Южно – Уральский государственный университет»
Кафедра «ТМ и ОПМ»
Челябинск 2013

1 – Двигатель асинхронный электрический (АИР);
2 – Муфта с торообразной оболочкой;
3 – Редуктор цилиндрический двухступенчатый, соосный;
4 – Муфта компенсирующая, фрикционная, предохранительная;
5 – Исполнительный механизм – барабан приводной (ИО1).

Техническая характеристика

Электродвигатель:
тип-АИР 90 L2;
мощность, кВт-3;
частота вращения, об/мин-2650.
Редуктор:
тип-Ц2С-80;
номинальный вращающий
момент, Нм-252;
передаточное число-25.
Барабан:
окружная сила, Н-1600;
линейная скорость, м/с-1.8;
частота вращения, мин-107.5.

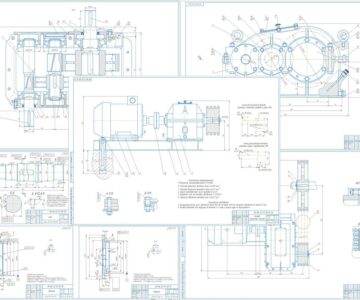

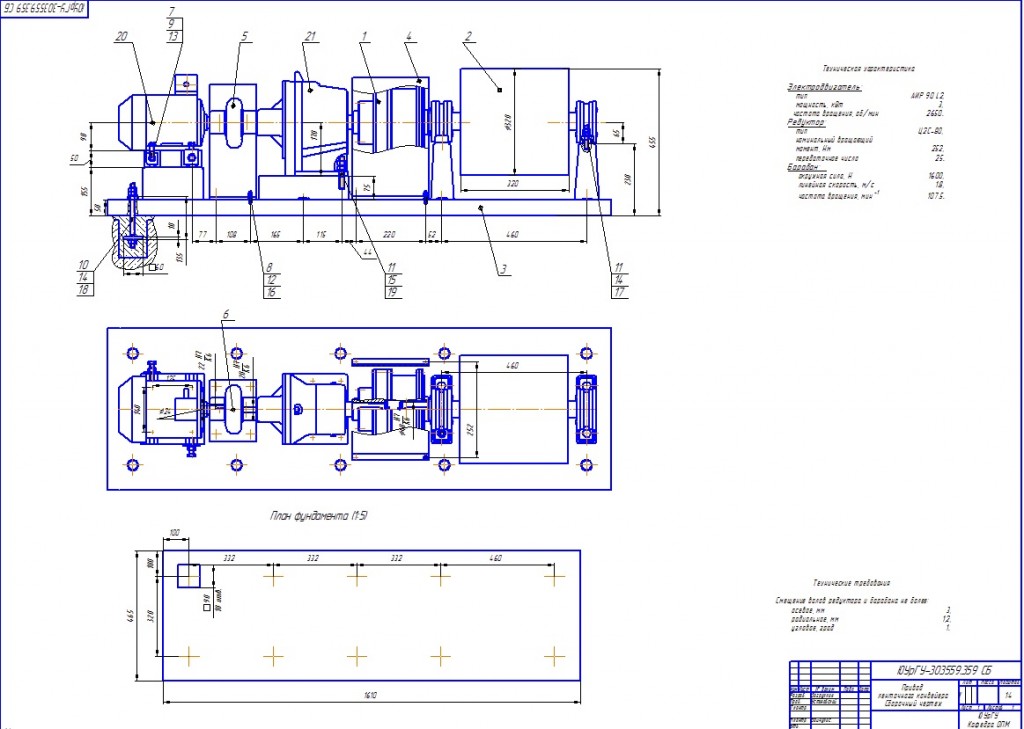

Состав: Общий вид(ВО) на А1, 2 Сборочных чертежа(СБ) на А2, 2 Детали на А3, 3 Спецификации на А4, Пояснительная Записка Язык документа

Софт: Компас v13, Компас v14(для муфты),frw, cdw, docx

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Привод ленточного конвейера u=25

Просмотр файлов
Привод ленточного конвейера.cdw
спецификация на привод.doc
Пояснительная записка.docx
Барабан.frw
Втулка.cdw
Вал.cdw
спецификация на муфту.doc
спецификация на барабан.doc
Муфта(14 компас).frw
