Привод ленточного транспортера

Техническая характеристика привода
1.1. Мощность вала транспортера Р=4,2 кВт;
1.2. Частота вращения вала транспортера n=89,29 мин
1.3. Передаточное число привода U =10,77; редуктора U =5,6;
ременной передачи U =1,92
1.4. Электродвигатель АИР 132S6 мощность Р=4.7 кВт;
частота вращения n=960мин .

Состав: Сборочный чертеж редуктора, Вид общий привода, чертеж вала, чертеж колеса, Спецификация редуктора, спецификация привода, пояснительная записка. Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Детали машин / Привод ленточного транспортера

Просмотр файлов
Спецификация.cdw
спецификация привода (2).cdw
Вал.cdw
Колесо.cdw

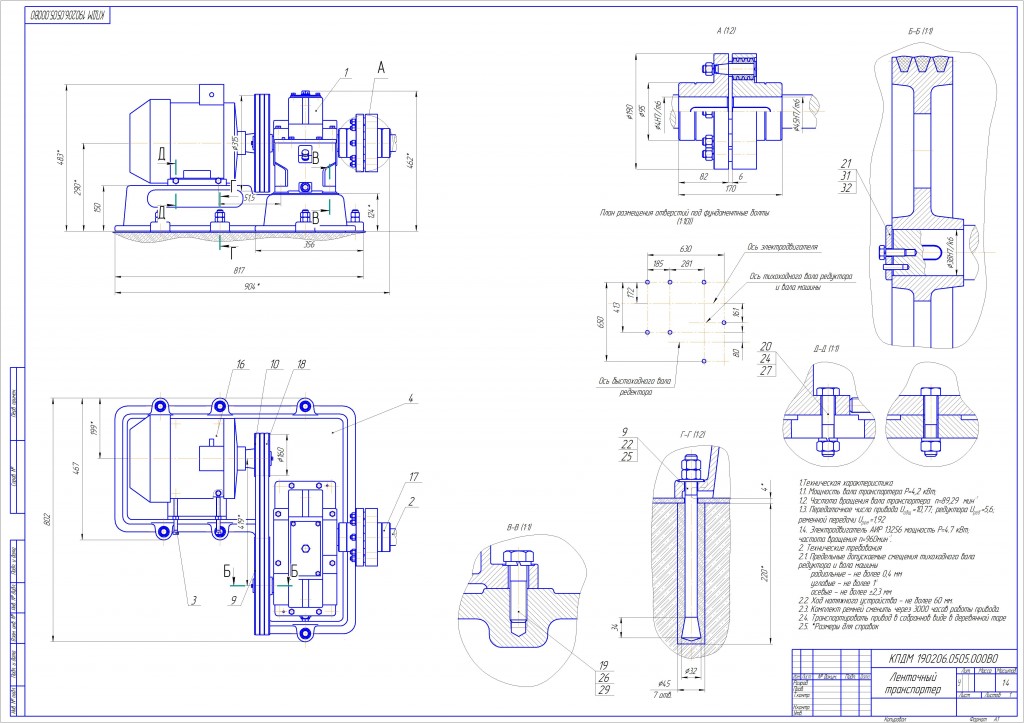

Привод.cdw
Сборочный.cdw
Записка/Вопросы смазки и техники безопасности.docx
Записка/Выбор посадок сопряжений.docx
Записка/детали машин титульник.docx
Записка/Литература и приложение.docx
Записка/муфта 5.doc
Записка/Расчёт подшипников тихиходного вала на долговечность.docx
Записка/Расчет тихоходного вала редуктора на прочность.docx
Записка/ремень.docx
Записка/Ручной.docx
Записка/скизная компановка редуктора.docx
Записка/Содержание.docx
Записка
