привод ленточного транспортера

Цель работы - проектирование привода ленточного конвейера с цилиндрическим редуктором.
В проекте проведены определение мощности и выбор двигателя, разбивка передаточного числа, силовой и кинематический расчет привода.
Выполнены расчеты механических передач валов, подшипников, других деталей редуктора.
Выбор двигателя проведен с учетом общего передаточного отношения привода u =11,77; мощность двигателя Р=3 кВт; частота вращения n = 2850 об/мин.
Межосевые расстояния приняты в соответствии с единым рядом главных параметров:
аБ = 80 мм., аТ = 100 мм.

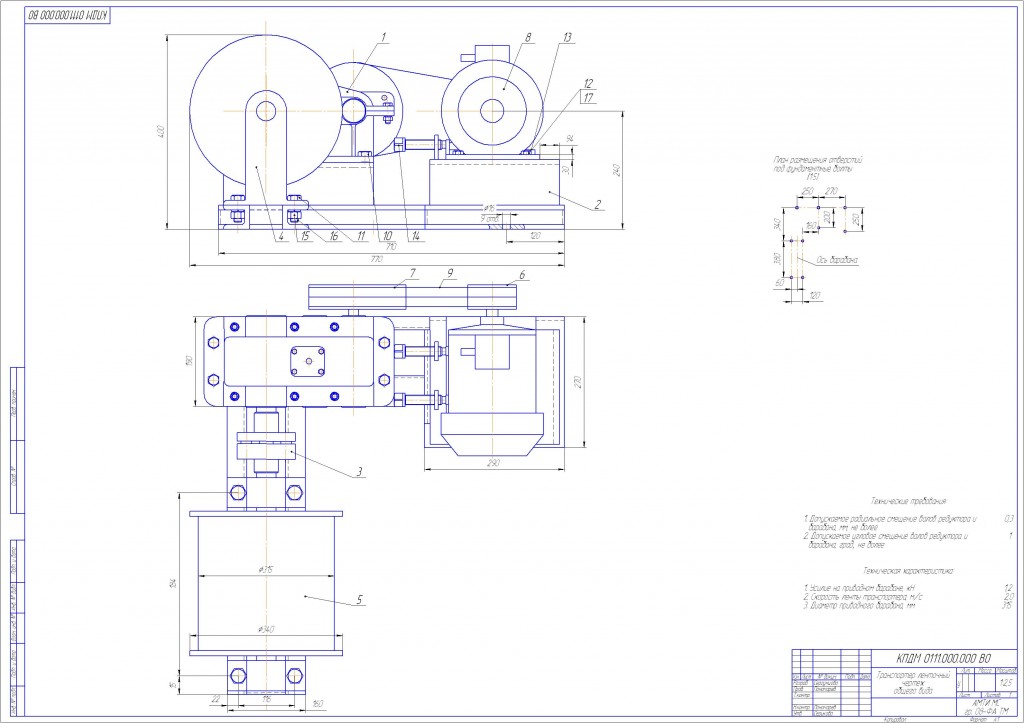

Выполнены: чертеж общего вида редуктора, рабочие чертежи вала, колеса, чертеж общего вида муфты.
Выбраны посадки, выбран сорт масла и способ смазки редукторных передач подшипников.

Состав: ПЗ, СБ, ВО, Спецификации, чертежи деталей Язык документа

Софт: Компас v12
