Операция Укомплектация-2

Привод ленточного транспортера с червячным редуктором U=31.5

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ
МАШИНОСТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
Кафедра «Детали машин и подъемно-транспортные устройства»
Курсовой проект по дисциплине "Детали машин"
На тему: Расчет привода ленточного транспортера
Москва 2010

Целью выполнения курсового проекта является спроектировать привод ленточного транспортера.
Составными частями привода являются электродвигатель, клиноременная передача, червячный редуктор, муфта, приводной вал и сварная рама для их крепления.
Устройство привода следующее: вращающий момент передается с электродвигателя на входной вал редуктора с помощью ременной передачи; с выходного вала редуктора через упругую муфту на приводной вал.

Техническая характеристика редуктора
1.Вращающий момент на тихоходном валу,Н м 778
2.Частота вращения тихоходного вала,мин 22,6
3.Общее передаточное число 31.5
4.Коэффициент полезного действия 0,804
5.Радиальная консольная нагрузка на валу не более:
входном 510 Н;
выходном 800 Н.

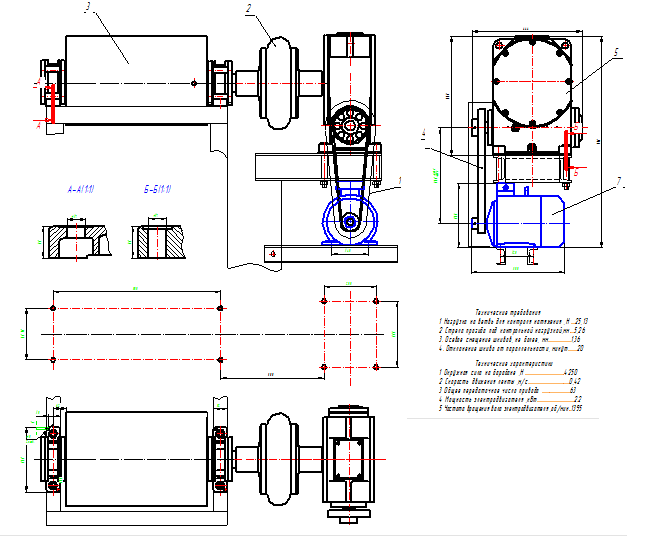

Состав: Редуктор(СБ), Упругая муфта(Чертеж), Вал тихоходный(Деталировка), Червячное колесо(Деталировка), Вал приводной(СБ), Привод ленточного транспортера(ВО), Спецификация, ПЗ Язык документа

Софт: Компас-3D 13 SP2

Каталог / Машиностроение и механика / Детали машин / Привод ленточного транспортера с червячным редуктором U=31.5
