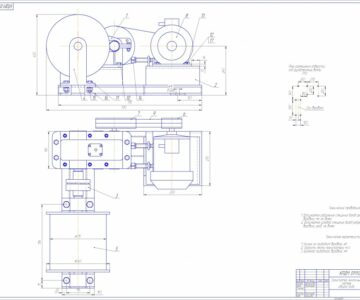

Привод ленточного транспортера u=29.2

Краткое описание работы изделия и его назначение.
Ленточный транспортер предназначен для непрерывной горизонтальной транспортировки различных грузов.
Движение ленты осуществляется посредством штампосварного барабана. Передача вращения на него осуществляется посредством редуктора, состоящего из цилиндрического двухступенчатого редуктора (развернутая схема) и асинхронного электродвигателя (исполнение IM 1081), сообщающихся посредством ременной передачи, ведомый шкив которой установлен на разгрузочную втулку. Соединение приводного вала и тихоходного вала редуктора осуществляется посредством муфты. Приводная станция смонтирована на сварной раме транспортера.
Электропитание осуществляется от сети переменного 3-х фазного тока с частотой 50 Гц и напряжением 380В. Расчасчетный ресурс 10000ч при надежности подшипников качения 90%, зубчатых передач 98%. Изготовление серийное - 400 штук в год.

Техническая характеристика привода:
1.Окружное усилие на барабане, кН 2800
2.Скорость движения ленты, м/с 0,9
3.Общее передаточное число привода 29,199
4.Мощность электродвигателя, кВт 3
5.Частота вращения вала электродвигателя, мин 2850

Состав: Редуктор (СБ, детали), Муфта, Привод (ВО), Эпюры, Спецификации, ПЗ Язык документа

Софт: Компас v13,CDW

Каталог / Машиностроение и механика / Детали машин / Привод ленточного транспортера u=29.2

Просмотр файлов
Курсач/5лист(исправ).bak
Курсач/5лист(исправ).cdw
Курсач/Вал.bak
Курсач/Вал.cdw
Курсач/записка испр.doc
Курсач/ЗК.bak
Курсач/ЗК.cdw
Курсач/Муфта.bak
Курсач/Муфта.cdw

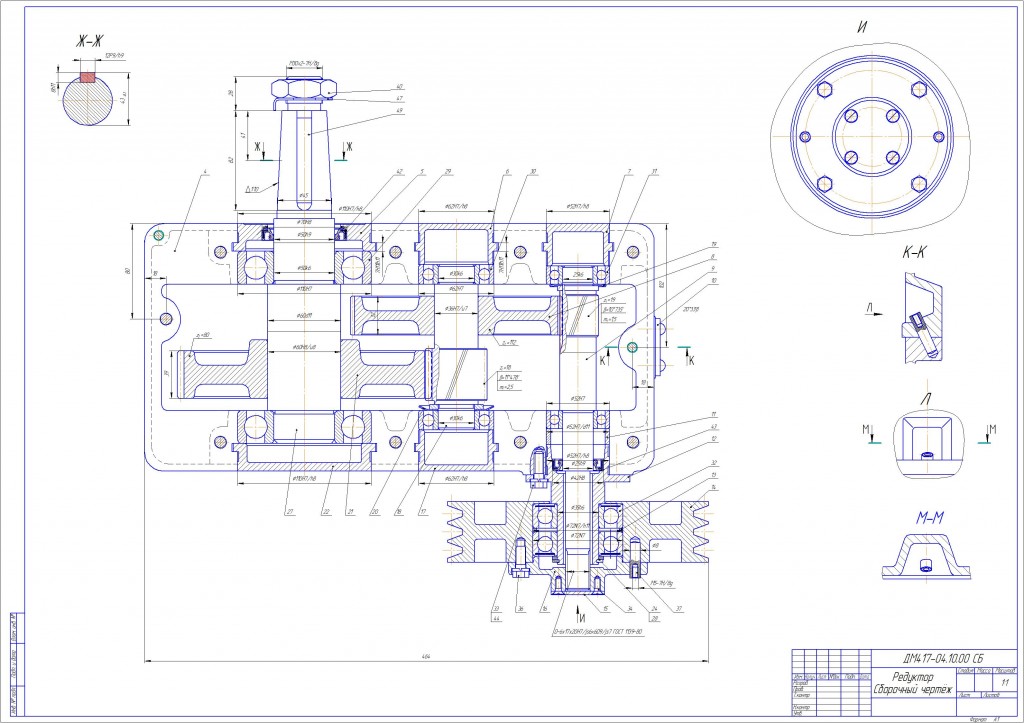

Курсач/Сборочный2(Исправ).bak
Курсач/Сборочный2(Исправ).cdw
Курсач/Спец1.bak
Курсач/Спец1.cdw
Курсач/Спец2.bak
Курсач/Спец2.cdw
Курсач/Спец3.bak
Курсач/Спец3.cdw
Курсач/Спец4.bak
Курсач/Спец4.cdw
Курсач/Спец5.bak
Курсач/Спец5.cdw
Курсач/Эпюры приводник.frw
Курсач/Эпюры Тихоходный.frw
Курсач
