Привод периодического поворота стола

Белорусский национальный технический университет
Кафедра "Конструирование и производство приборов"
Курсовой проект по дисциплине "Детали и механизмы приборов",
На тему "Привод периодического поворота стола"
Минск 2016

В данной работе был разработан привод периодического поворота стола на основе мальтийского механизма. Его можно использовать в автоматизированном производстве, так как вращение осуществляется двигателем, и смена позиций происходит автоматически и с определённой периодичностью. Был произведен выбор электродвигателя и расчет звеньев.

Исходные данные:
Диаметр стола, 200 мм
Момент сопротивления механизма, 15 Н*м
Число циклов перемещения стола, 12 цикл/мин
Электродвигатели с мощностью, 250 Вт
Скорость вращения выходного вала электродвигателя, 1500 об/мин

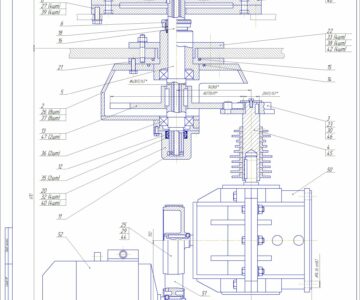

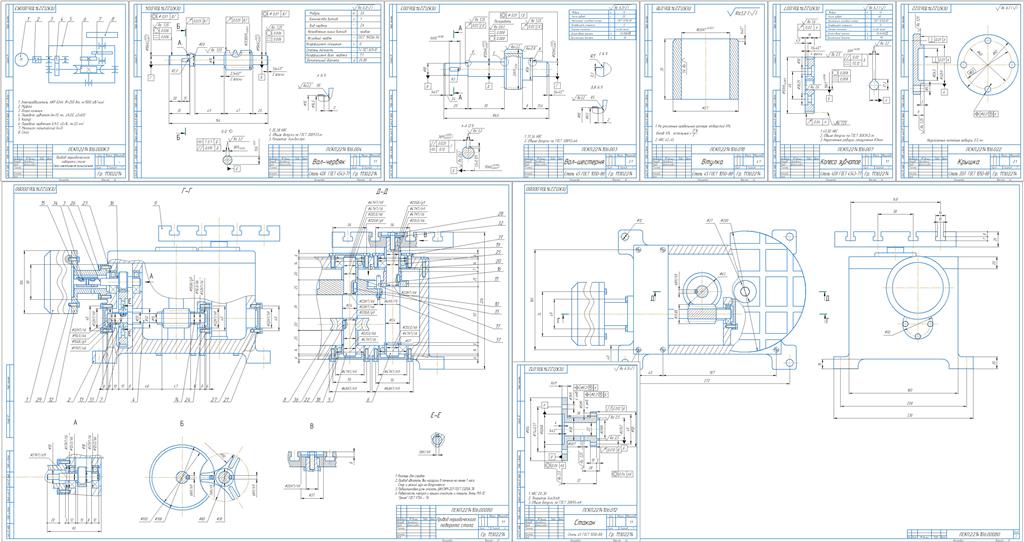

Графическая часть содержит чертеж общего вида, деталировку, схему кинематическую, спецификацию (в чертеже общего вида).

Содержание

Введение
1. Назначение и области применения
2. Технические характеристики
3.Анализ существующих конструкций
4. Описание конструкции и принципа действия устройства
5. Расчеты, подтверждающие работоспособность конструкции
5.1 Выбор электродвигателя
5.2 Расчет зубчатой передачи
5.3 Расчет червячной передачи
5.4 Расчет подшипников
5.5 Выбор муфты
5.6 Расчёт шпоночного соединения
5.7 Расчет вала
5.8 Расчет мальтийского механизма
Заключение
Список использованных источников
