Привод пластинчатого конвеера

Бийский технологический институт (филиал)
Алт. ГТУ (им. И. И. Ползунова)
Факультет механический
Кафедра: технической механики
Курсовой проект «Привод пластинчатого конвейера»
2012

Целью данной работы было - проектирование привода цепного пластинчатого конвейера.
Привод конвейера состоит из звездочки ведущей, звездочки ведомой, цепи, муфты, редуктора соосного, электродвигателя.

После включения электродвигателя через муфту упругую втулочно-пальцевую крутящий момент предается на входной (быстроходный) вал редуктора. В редукторе частота вращения вала и переданный крутящий момент преобразуются, частота вращения вала понижается, а крутящий момент на валу возрастает. Таким образом, частота вращения на выходном (тихоходном) валу меньше, чем на входном, зато крутящий момент, передаваемый на звёздочку, больше.
Все узлы привода монтируются на сварной раме привода.

Технические параметры редуктора:
1. Вращающий момент на тихоходном валу T=4502,6 Hм.
2. Частота вращения тихоходного вала n=18,5 мин
3. Передаточное число редуктора U =39,2.
4. Степень точности передачи 9.
5. КПД 0,912.

Технические характеристики привода:
1. Частота вращения приводного вала V=0,20м/с
2. Общее передаточное число привода u=98,24
3. Момент на приводном валу T=10356 Hм
4. Электродвигатель АИР160М8
Мощность P=11 кВт
Частота вращения n=727 об/мин

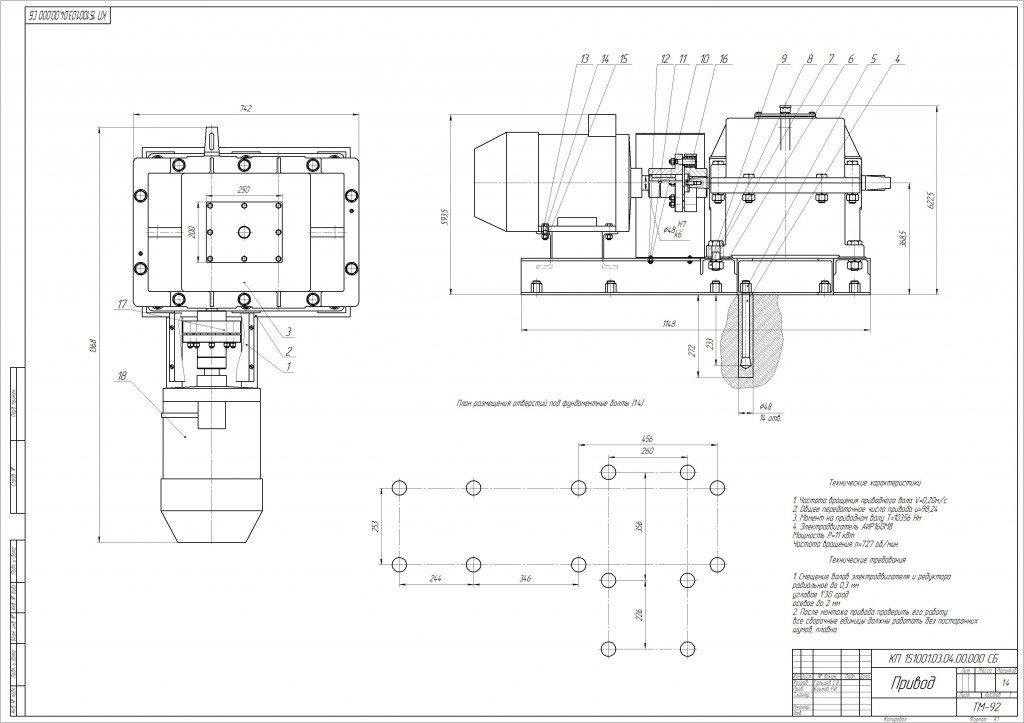

Состав: Сборочный чертеж, чертеж редуктора, спецификация, пояснительная записка Язык документа

Софт: Компас v13
