Операция Укомплектация-2

"Привод цепного конвейера"

Казанский государственный аграрный университет
Кафедра общеинженерных дисциплин
Курсовой проект по деталям машин и основам конструирования
На тему: «Привод цепного конвейера»
Казань 2013

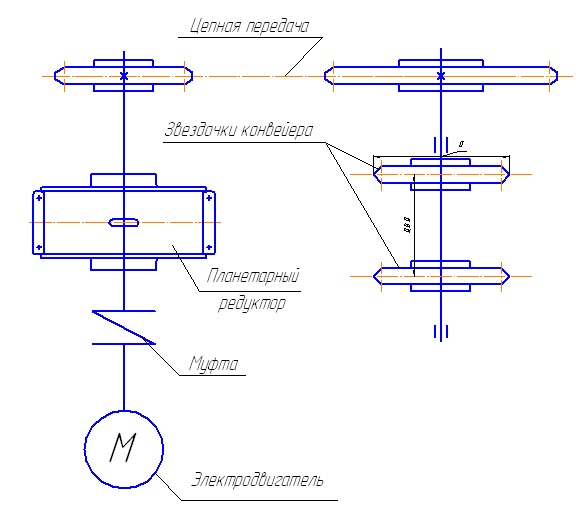

В данном проекте проектируется привод цепного конвейера.
Графическая часть содержит сборочные чертежи редуктора и рамы, общий вид привода, чертежи вала, корпуса и сателлита.
Курсовой проект содержит 4 листа формата А1, 1 лист формата А2 и 2 листа формата А3 графической части, 36 страниц пояснительной записки, содержащей 6 рисунков, 6 таблиц и 13 источников.
В конструкторской части был спроектирован привод цепного конвейера на основе технического задания указанного в пояснительной записке.

Исходные данные:

Р=3,4 кН ;

t=100 ;

z=8 ;

Состав: Редуктор (СБ), Рама (СБ), Привод (СБ), Деталировка (корпус, вал, сателлит), ПЗ. Язык документа

Софт: Компас-3D 13

Каталог / Машиностроение и механика / Детали машин / "Привод цепного конвейера"

Просмотр файлов
вал.cdw
введение.doc
корпус.cdw
привод.cdw
рама.cdw
редуктор 2.cdw
редуктор.cdw
сателлит.cdw
Содержание.doc
титульник 2.doc
титульник.doc
решение #2.doc
задание #2.doc
