Привод цепного конвейера - передаточное число привода 7,3

МГТУ им. Н. Э. Баумана (КФ)
Кафедра "Подъемно-транспортное оборудование и детали машин"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода привода цепного конвейера"
Калуга 2015

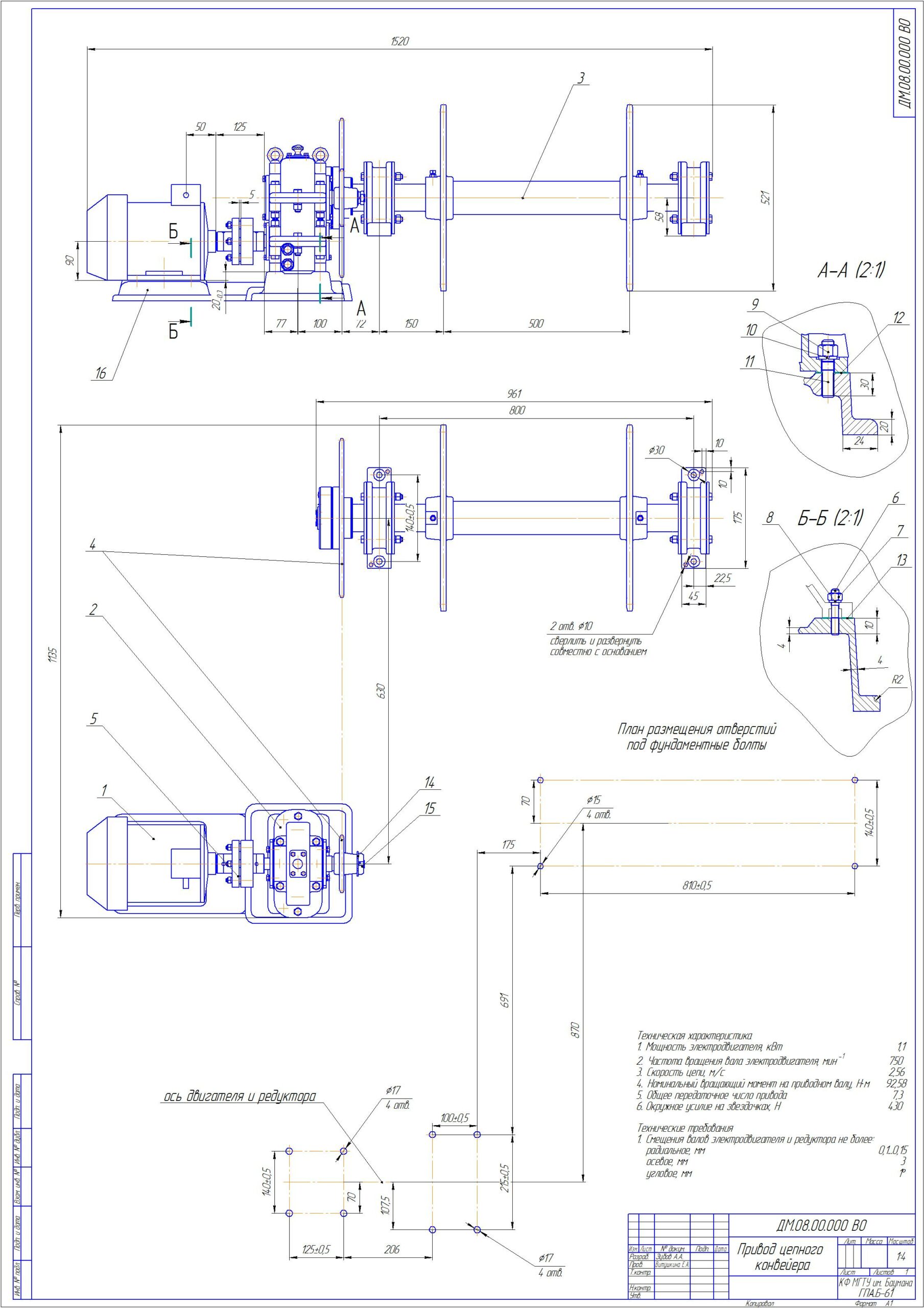

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, клиноременную передачу, конический редуктор, цепную передачу и приводной вал. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал тихоходный, шестерня, колесо).
Курсовой проект содержит 4 листа формата А1,1 лист формата А2, 2 листа формата А3, 4 спецификации, 30 страниц пояснительной записки, содержащей 6 рисунков, 1 таблицу и 8 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).
Техническая характеристика
1.Мощность электродвигателя, кВт 1,1
2.Частота вращения вала электродвигателя, мин 750
3.Скорость цепи, м/с 2,56
4.Номинальный вращающий момент на приводном валу, Н·м 92,58
5.Общее передаточное число привода 7,3
6. Окружное усилие на звездочках, Н 430
Технические требования
1.Смещения валов электродвигателя и редуктора не более:
радиальное, мм 0,1...0,15
осевое, мм 3
угловое, мм 1
