Привод цепного транспортера. Редуктор червячный u=39

НТИ(ф) УГТУ-УПИ гр. ОС-37109
кафедра детали машин Курсовая работа: Привод цепного транспортера

Исходные данные
Кинематический расчет
1. Выбор эл. двигателя
2. Определение передаточных чисел
3. Определение крутящих моментов
4. Расчет червячного зацепления
4. Расчет червячного зацепления
5. Межосевое расстояние
6. Подбор основных параметров передачи
7. Геометрические размеры червяка и колеса
8. Проверочный расчёт передачи на контактную прочность
10. Силы в зацеплении
11. Проверка зубьев колеса по напряжениям изгиба
12. Тепловой расчёт передачи
15. Эскизное проектирование
16. Выбор посадок для сопряжения основных деталей редуктора
17. Подбор соединительных муфт
18. Определение реакций опор
19. Подбор подшипников
20. Расчёт шпоночных соединений

Технические характеристики редуктора
1. Вращающий момент на тихоходном валу, Н*м 202
2. Частота вращения тихоходного вала, мин 36
3. Общее передаточное число 39
4. Степень точности изготовления червячной передачи 8-В
5. Коэффициент полезного действия 0,8

2.Техническая характеристика привода
2.1.Окружная сила на тяговых звёздочках, Н 1250
2.2.Скорость движения тяговой цепи, м/с 0,6
2.3.Общее передаточное число привода 39
2.4.Мощность электродвигателя, кВт 1,1
2.5.Частота вращения вала электродвигателя, мин 1418

Состав: Чертеж привода, редуктора, деталировка, спецификация, епюри. Язык документа

Софт: Компас-3D 13 SP2

Каталог / Машиностроение и механика / Детали машин / Привод цепного транспортера. Редуктор червячный u=39

Просмотр файлов
Детали машин Червячный редуктор/задание.bak
Детали машин Червячный редуктор/Вал червячного колеса.cdw
Детали машин Червячный редуктор/задание.cdw
Детали машин Червячный редуктор/Колесо червячное.cdw
Детали машин Червячный редуктор/крышка подшипника.cdw
Детали машин Червячный редуктор/сборочный Рама.cdw
Детали машин Червячный редуктор/Сборочный редуктора.cdw

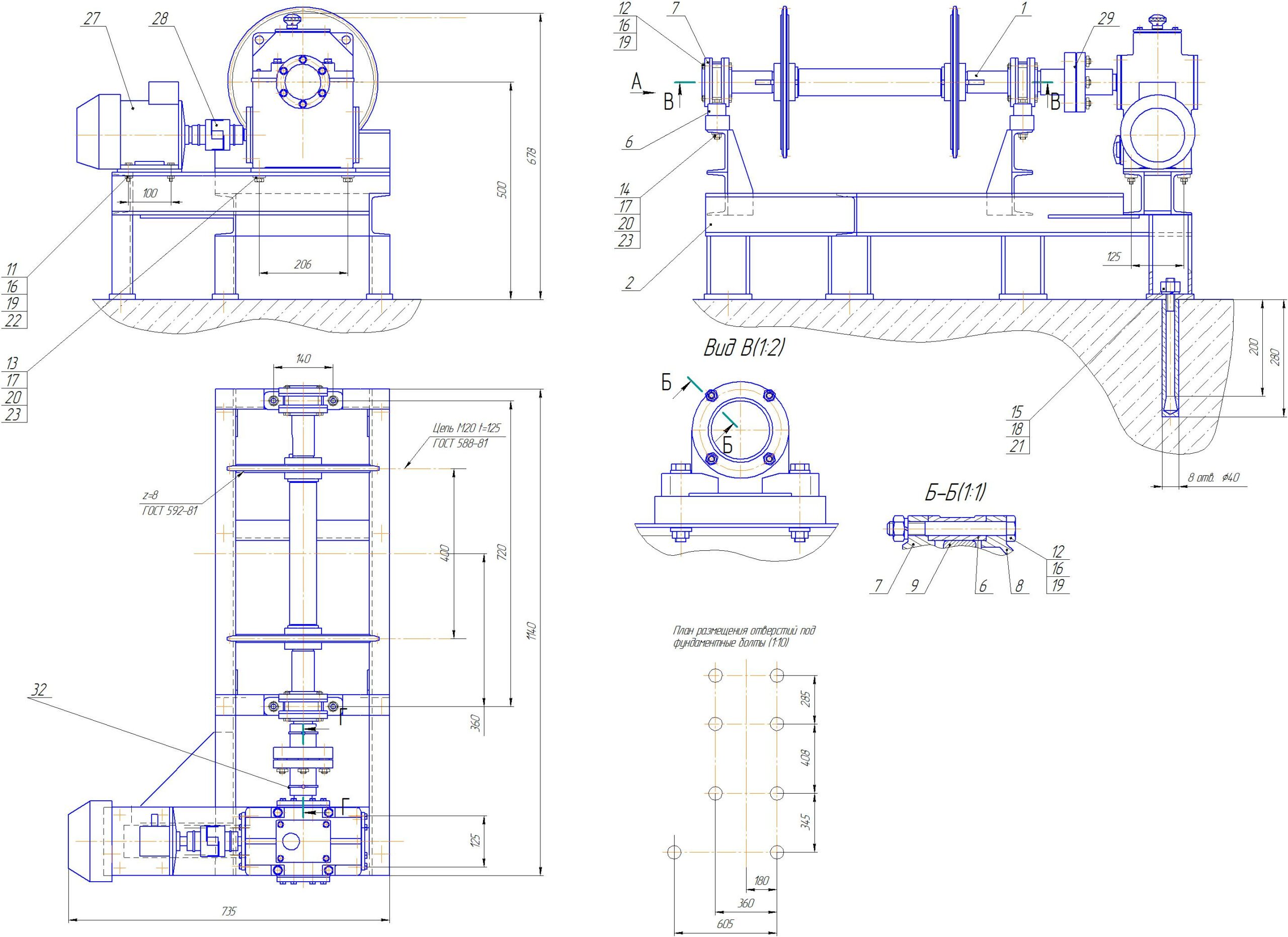

Детали машин Червячный редуктор/Сборочный установки.cdw
Детали машин Червячный редуктор/спецификация колеса.cdw
Детали машин Червячный редуктор/Спецификация рама.cdw
Детали машин Червячный редуктор/спецификация установка.cdw
Детали машин Червячный редуктор/схема звездочки.cdw
Детали машин Червячный редуктор/схема сил колесо.cdw
Детали машин Червячный редуктор/схема сил червяк.cdw
Детали машин Червячный редуктор/Спецификация сборочный редуктора.spw
Детали машин Червячный редуктор/ПЗ.doc
Детали машин Червячный редуктор
