Привод цепного транспортёра

Казанский государственный аграрный университет
Кафедра общеинженерных дисциплин
Курсовой проект по деталям машин и основам конструирования
На тему:«Привод цепного транспортёра»
Казань 2013

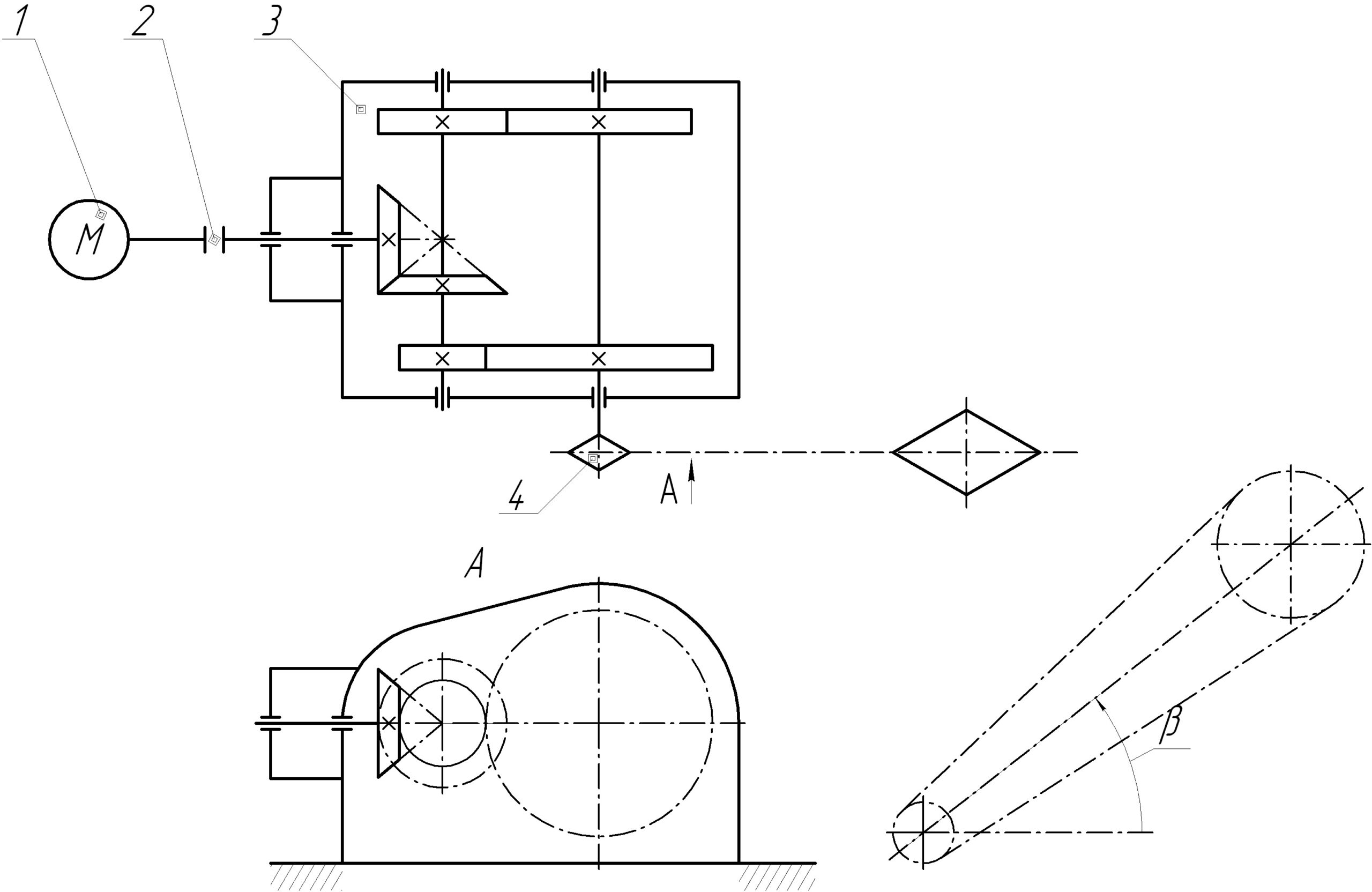

В данном проекте проектируется привод цепного транспортёра
Графическая часть содержит спецификации на редуктор и привод, сборочный чертёж редуктора, общий вид привода, чертежи вала, корпуса и зубчатого колеса.
Курсовой проект содержит 2 спецификации, 1 лист формата А0,3 листа формата А1, 2 листа формата А3 графической части, 41 страниц пояснительной записки, содержащей 4 рисунка и 8 источников.
В конструкторской части был спроектирован привод цепного транспортёра на основании технического задания указанного в пояснительной записке.

Технические условия
Потребляемая мощность P4, кВт 5,5
Угловая скорость w4, рад/с 7p
Срок службы t, час 12000
Число смен работы 1
Вид зацепления зубчатых пар

А) быстроходной

Б) тихоходной



ПЗ

ПЗ

Гибкая передача КРП
Расположение гибкой передачи b 90°

Состав: Редуктор (СБ), Привод (ВО), Рама (ВО), Деталировка (корпус, вал, зубчатое колесо), спецификации, ПЗ. Язык документа

Софт: Компас-3D 13

Каталог / Машиностроение и механика / Детали машин / Привод цепного транспортёра

Просмотр файлов
вал.cdw
колесо зубчатое.cdw
корпус.cdw
привод цепного транспортёра (1).doc
привод цепного транспортёра (2).spw
привод цепного транспортёра (6).cdw
рама.cdw
редуктор.cdw
редуктор.spw
