Привод вибродозатора с лен-точным шнеком в линии по производству колбас

Могилёвский государственный университет продовольствия
Кафедра прикладной механики
Курсовой проект по дисциплине "Прикладная механика отрасли"
На тему:Привод вибродозатора с лен-точным шнеком в линии по производству колбас
Могилёв 2013

Техническая характеристика

1. Редуктор
тип RЕ 250
передаточное отношение uкр 4
2. Электродвигатель
марка 4А100S4УЗ
мощность, кВт 3
частота вращения, мин 1415
3. Клиноременная передача
передаточное отношение u 1,97
сечение ремня А
4. Частота вращения приводного вала, мин 71,8
5. Крутящий момент на приводном валу, Н·м 333
6. Зубчатая передача
Модуль 4
передаточное отношение 2,5
Технические требования

1. Привод обкатать без нагрузки в течение 1 ч. Стук и резкий шум не допускаются
2. Непараллельность осей шкивов не более 0,8 мм на длине 100 мм
3. Ограждения условно не показаны

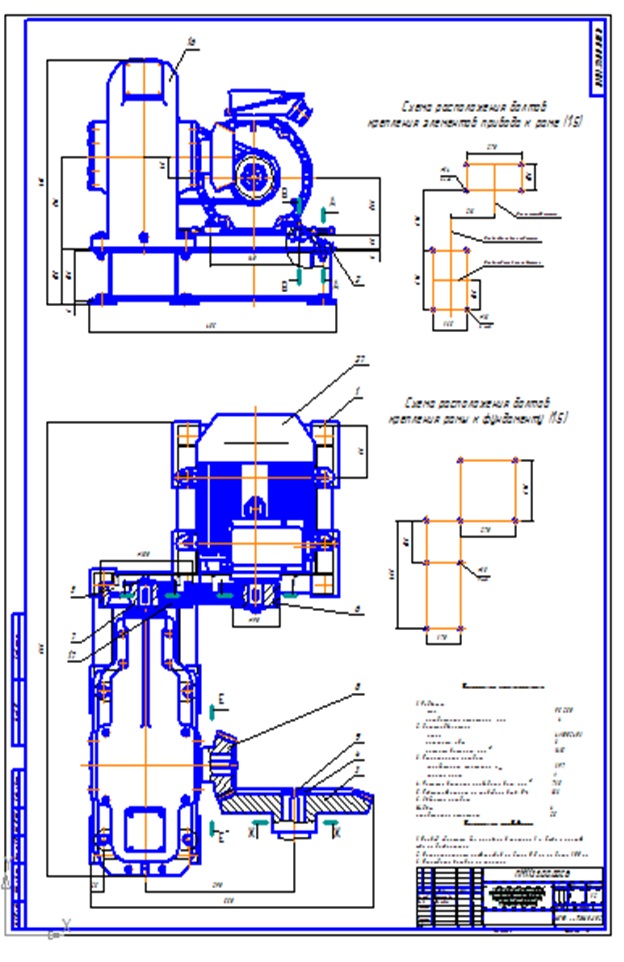

Состав: Привод вибродозатора с ленточным шнеком в линии по производству колбас Сборочный чертеж Язык документа

Софт: Компас-3D V12

Каталог / Машиностроение и механика / Детали машин / Привод вибродозатора с лен-точным шнеком в линии по производству колбас

Просмотр файлов
Soderzhanie.docx
Spetsifikatsia.doc
Zapiska.docx
Лист 1.cdw
Лист 2.cdw
