Приводная система барабанной печи

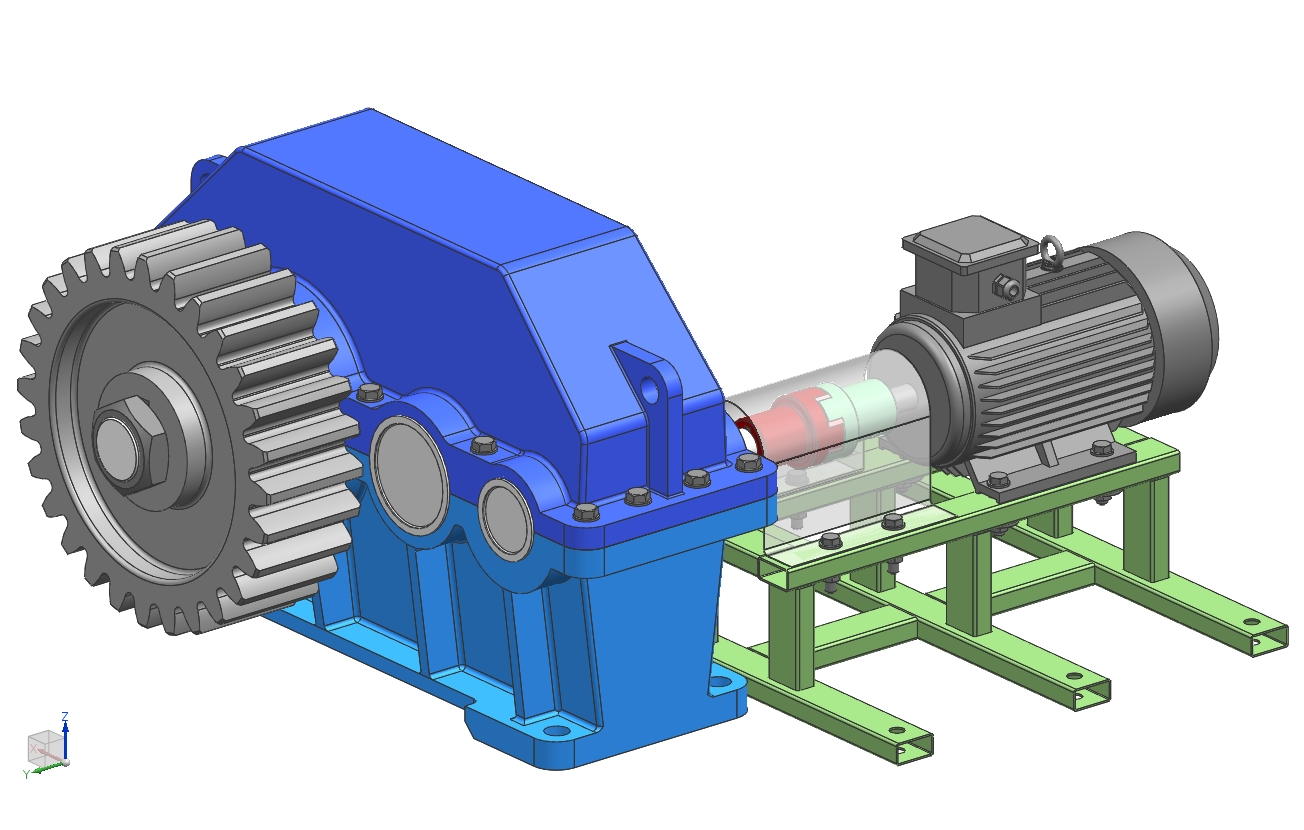

Система предназначена для вращения барабанной печи диаметром 1500 мм. Скорость вращения до 10-15 об/мин. Для привода системы используется электродвигатель АИР 100 L2, модель редуктора - Ц2У 250. В моделях двигателя и редуктора соблюдены габаритные и монтажные размеры реальных моделей.

Состав: 3D Сборка Язык документа

Софт: NX 10

Файлы:
Редуктор Ц2У 250/
Редуктор Ц2У 250/Р_10.prt
Редуктор Ц2У 250/Р_2.prt
Редуктор Ц2У 250/Р_9.prt
Редуктор Ц2У 250/Р_7.prt
Редуктор Ц2У 250/Р_3.prt
Редуктор Ц2У 250/Р_1.prt
Редуктор Ц2У 250/Р_8.prt
Редуктор Ц2У 250/Р_6.prt
Редуктор Ц2У 250/Р_4.prt
Редуктор Ц2У 250/Редуктор Ц2У 250.prt
Редуктор Ц2У 250/Р_5.prt
ПЕЧЬ.008.001.005.prt
Стандарные изделия/
Стандарные изделия/Шайба ГОСТ 28848-90-12-100 HV.prt
Стандарные изделия/Шпонка 2-25x22x125 ГОСТ 10748-79.prt
Стандарные изделия/Гайка М12x1,25-6H ГОСТ 5915-70.prt
Стандарные изделия/Болт М16х36.prt
Стандарные изделия/Шайба C.12.37 ГОСТ 11371-78.prt
Стандарные изделия/Гайка М64x4 ГОСТ 10607-94.prt
Стандарные изделия/Болт М12x60 ГОСТ Р 50794-95.prt
Стандарные изделия/Болт М12x55 ГОСТ Р 50794-95.prt
Стандарные изделия/Шайба C.14.37 ГОСТ 11371-78.prt
Стандарные изделия/Шпонка 2-10x9x70 ГОСТ 10748-79.prt
Муфта кулачковая/
Муфта кулачковая/МК_2.prt
Муфта кулачковая/МК_1.prt
Муфта кулачковая/МК_3.prt
Муфта кулачковая/Муфта кулачковая.prt
Муфта кулачковая/Винт М12-6gx12 ГОСТ 8878-93.prt
ПЕЧЬ.008.009.000.prt
Приводная шестерня.prt
ПЕЧЬ.008.001.000СБ.prt
Двигатель АИР 100 L2/
Двигатель АИР 100 L2/дв_2.prt
Двигатель АИР 100 L2/Двигатель АИР100L2.prt
Двигатель АИР 100 L2/дв_1.prt
ПЕЧЬ.008.000.000СБ.prt
ПЕЧЬ.008.000.000СБ.stp
ПЕЧЬ.008.001.001.prt
ПЕЧЬ.008.001.003.prt
ПЕЧЬ.008.002.000.prt
ПЕЧЬ.008.001.002.prt
ПЕЧЬ.008.001.004.prt
