Приводная станция к наклонному двухцепному ковшовому элеватору

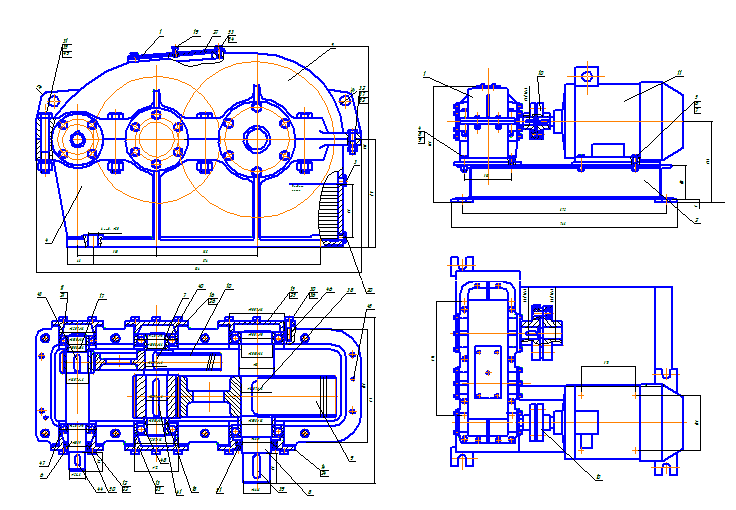

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода кнаклонному двухцепному ковшовому элеватору, который включает в себя электрический двигатель, муфту упругую втулочно-пальцевую и двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал, крышка, колесо).
Курсовой проект содержит 2 листа формата А1, 3 листа формата А3, 2 спецификации, 60 страниц пояснительной записки, содержащей 10 рисунков, 1 таблицу и 3 источника.
Разрабатываемый привод предназначен для промышленного применения в различных перерабатываемых отраслях.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).
Техническая характеристика привода:
Электродвигатель асинхронный М112М4У3 (мощность 5,5 кВт, частота вращения 1445 об/мин).
Редуктор цилиндрический двухступенчатый (u=14).
Частота вращения на выходном валу редуктора - 103,2 об/мин.
Общее передаточное число привода - 72,25.
Вращающий момент на выходном валу - 382,26 Нм.
Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1445
2. Общее передаточное число редуктора 14
3. Передаточное число быстроходной ступени 4
4. Передаточное число тихоходной ступени 3,5
5. Вращающий момент на тихоходном валу, Нм 382,26

Состав: Приводная станция (ВО), редуктор цилиндрический двухступенчатый (СБ), деталировка (вал, колесо, колесо), спецификация на привод, спецификация на редуктор, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Каталог / Машиностроение и механика / Детали машин / Приводная станция к наклонному двухцепному ковшовому элеватору

Просмотр файлов
3/ВВЕДЕНИЕ-мой курсовой.docx
3/Гл 1-137ДМ с рис.doc
3/ЛИТЕРАТУРА.doc
3/титульник,реферат,содержание.doc
3/чертежи/Вал.cdw
3/чертежи/Ведомость.cdw
3/чертежи/Зубчатое колесо.cdw
3/чертежи/исправленный.bak.cdw
3/чертежи/крышка.cdw
3/чертежи/Спе. привод.DOC
3/чертежи/спец... ред.doc
3/чертежи/станция.2.cdw
3/чертежи
