Приводная станция к вертикальному ковшовому элеватору

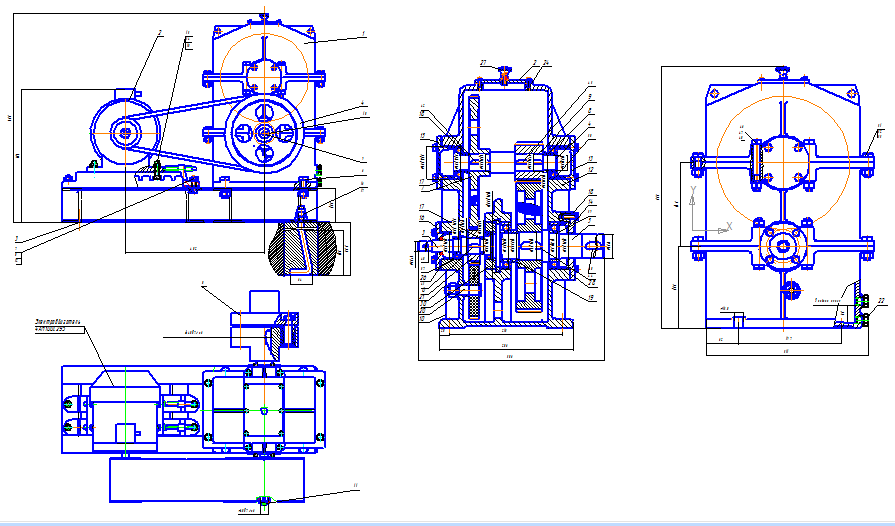

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода к вертикальному ковшовому элеватору, который включает в себя электрический двигатель, поликлиновую передачу и вертикальный двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал, колесо, шкив).
Курсовой проект содержит 2 листа формата А1, 3 листа формата А3, 2 спецификации, 39 страниц пояснительной записки, содержащей 6 рисунков, 1 таблицу и 5 источников.
Разрабатываемый привод предназначен для промышленного применения в различных перерабатываемых отраслях.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).
Техническая характеристика привода:
Электродвигатель асинхронный 4А100L2У3 (мощность 5,5 кВт, частота вращения 2880 об/мин).
Редуктор вертикальный цилиндрический двухступенчатый (u=13,9)
Частота вращения на выходном валу редуктора - 82,7 об/мин
Общее передаточное число привода - 34,7
Вращающий момент на выходном валу - 475,7 Нм
Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1152
2. Общее передаточное число редуктора 13,9
3. Передаточное число быстроходной ступени 3,54
4. Передаточное число тихоходной ступени 3,93
5. Вращающий момент на тихоходном валу, Нм 475,7

Состав: Приводная станция (ВО), редуктор цилиндрический двухступенчатый (СБ), деталировка (вал, шестерня, колесо), спецификация на привод, спецификация на редуктор, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Каталог / Машиностроение и механика / Детали машин / Приводная станция к вертикальному ковшовому элеватору

Просмотр файлов
5/ведомость проекта.doc
5/Мвал.cdw
5/ОЛЕСО ЗУБЧАТОЕ.cdw
5/приводная станция Прохорик.bak.cdw
5/прохорик.docx
5/Прочорик Редуктор.cdw
5/Спецификация к приводной станции.spw
5/Спецификация к редуктору.spw
5/Шкивв.cdw
5
