Проект привода транспортера

Кубанский государственный технологический университет
Кафедра Технической Механики
Курсовая работа по дисциплине Детали машин
На тему: Проект привода транспортера
Краснодар 2007

Цель курсового проекта - разработка проекта привода транспортера, состоящего из электродвигателя, цилиндрического двухступенчатого редуктора и упругой муфты.
Курсовая работа содержит: пояснительная записка 51 лист, 10 рисунков, 3 таблицы, 4 источника, графическая часть: 2,75 листа формата А1.
Техническая характеристика привода:
Электродвигатель асинхронный 4А132S4Y3 (мощность 4 кВт, частота вращения 1430 об/мин)
Частота вращения на выходном валу редуктора - 158 об/мин
Вращающий момент на выходном валу - 240000 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1430
2. Общее передаточное число редуктора 9
3. Передаточное число быстроходной ступени 3,5
4. Передаточное число тихоходной ступени 2,6
5. Вращающий момент на тихоходном валу, Нм 240000

Состав: Двухступенчатый редуктор (СБ), привод (ВО), деталировка (муфта, колесо, вал), спецификация,ПЗ. Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Детали машин / Проект привода транспортера

Просмотр файлов
Курсач по ДМ (мой)/вал.cdw
Курсач по ДМ (мой)/колесо.cdw
Курсач по ДМ (мой)/Муфта.cdw

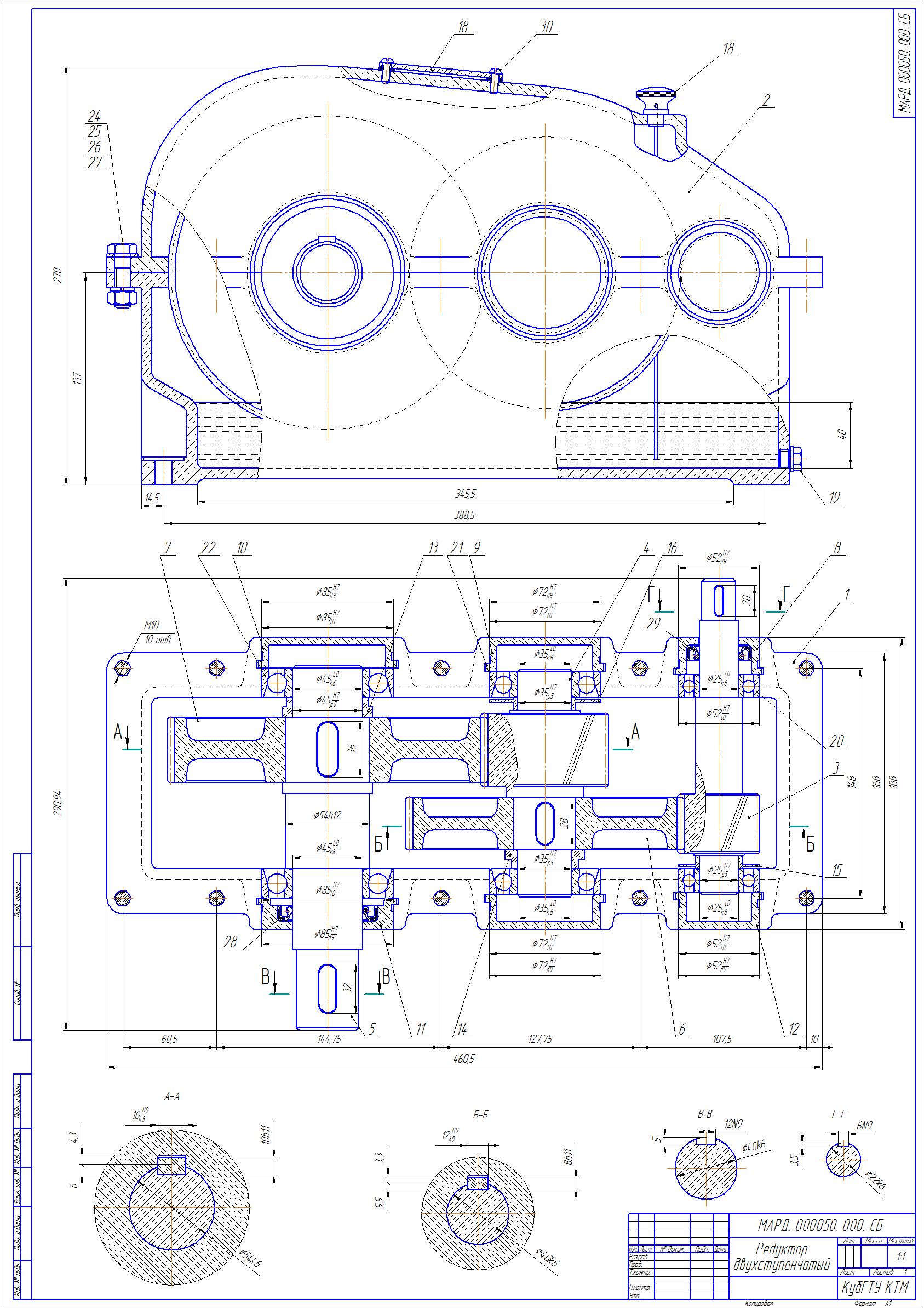

Курсач по ДМ (мой)/Общий вид.cdw
Курсач по ДМ (мой)/ПЗ/1. Титульный лист.doc
Курсач по ДМ (мой)/ПЗ/2. Задание.doc
Курсач по ДМ (мой)/ПЗ/4. Основная Часть.doc
Курсач по ДМ (мой)/ПЗ/содержание.doc
Курсач по ДМ (мой)/Привод.cdw
Курсач по ДМ (мой)/Спецификация.spw
Курсач по ДМ (мой)/ПЗ
Курсач по ДМ (мой)
