Проектирование двухступенчатого цилиндрического редуктора

Название курсового проекта - проектирование двухступенчатого цилиндрического редуктора.
Кафедра механики и конструирования машин, предмет - детали машин,
Уфимский государственный нефтяной технический университет.

Проектируется двухступенчатый цилиндрический редуктор. Привод предназначен для обеспечения необходимой частоты вращения и крутящего момента валов потребителя.
Привод состоит из электродвигателя, цепной передачи, цилиндрического редуктора и муфты. Редуктором называется передача, установленная в закрытом корпусе и служащая для снижения угловой скорости и повышения вращающего момента на ведомом валу.
В данном техническом задании редуктор включает в себя прямозубую и косозубую цилиндрические передачи.

Техническая характеристика
1 Максимальный вращающий момент на выходнои валу редуктора 400 Н.м.
2 Передаточное отношение редуктора 19,4.
3 Угловая скорость выходного вала редуктора 15,7 рад/с.

Состав: Пояснительная записка, Сборочный чертеж, Спецификация, Вал, Втулка, Колесо, Крышка 1, Крышка 2 Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Детали машин / Проектирование двухступенчатого цилиндрического редуктора

Просмотр файлов
Редуктор/Вал.cdw
Редуктор/втулка.cdw
Редуктор/Колесо.cdw
Редуктор/крышка 1.cdw
Редуктор/Крышка 2.cdw
Редуктор/Пояснительная записка.doc

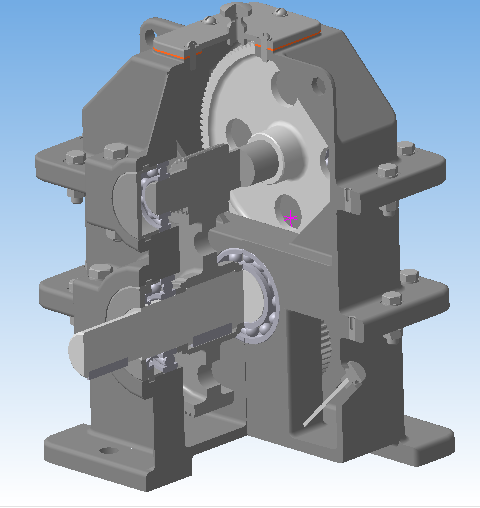

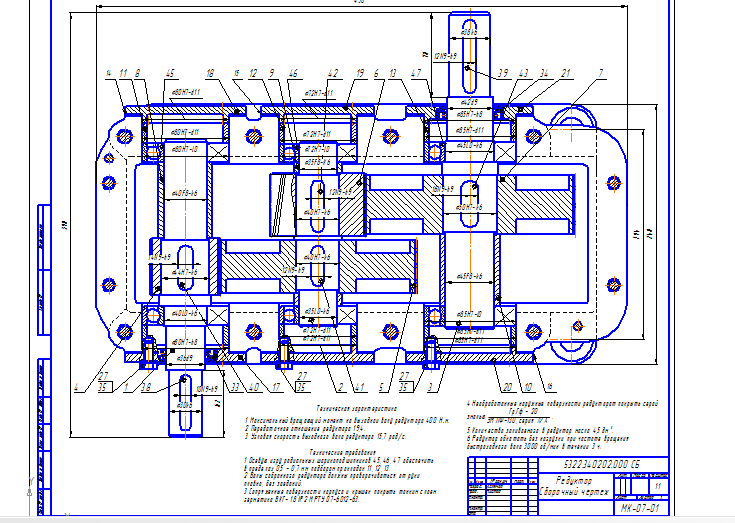

Редуктор/Редуктор. Сборочный чертеж.cdw
Редуктор/спецификация1.cdw
Редуктор/спецификация2.cdw
Редуктор/спецификация3.cdw
Редуктор
