Операция Укомплектация-2

Проектирование кривошипно-шатунного механизма

Расчётно-графическая работа по дисциплине: «Двигатели внутреннего сгорания»
«Определение основных параметров ДВС»
ОАО РЖД Сибирский государственный университет путей сообщения
Новосибирск 2006

Выходные характеристики ДВС, а также его размеры и масса определяются в основном при расчёте КШМ (кривошипно-шатунного механизма) с использованием законов термодинамики. Известно, что теоретические циклы отличаются от реальных наличием тепловых и механических потерь: на трение, насосных (при впуске и выпуске), на привод вспомогательных агрегатов. Это приводит к снижению эффективности превращения тепла от сгорания топлива в механическую работу.

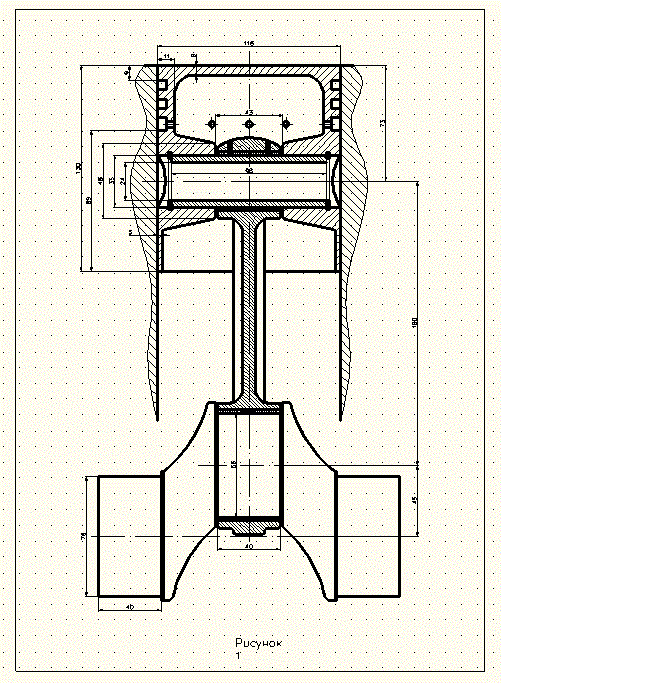

Состав: Расчётно Графическая Работа (ПЗ), содержит чертёж поршня ДВС, и две диаграммы (внешняя характеристика ДВС и индикаторная диаграмма ) Язык документа

Софт: DWG

Каталог / Машиностроение и механика / Детали машин / Двигатель / Проектирование кривошипно-шатунного механизма

Просмотр файлов
РГР ДВС.doc
Титульный.doc
Внешняя характеристика (+).dwg
Внешняя характеристика (=).dwg
ДВС Индикаторная диаграмма В раме (доделка).dwg
ДВС Индикаторная диаграмма В раме.dwg
Мой Поршень Готовый (-).dwg
Мой Поршень.dwg
Размеры КШМ.doc
