Проектирование одноступенчатого цилиндрического редуктора

Приднестровский Государственный Университет им. Т.Г .Шевченко.Аграрно-технологический факультет.
Курсовая работа по дисциплине «Детали машин»
Тема: Проектирование одноступенчатого цилиндрического редуктора.
Тирасполь 2012 г.

Вариант №9
nв =125 об/мин
Рв =3,2 кВт

1 энергетический и кинематический расчет привода
1.1 общий коэффициент полезного действия
1.2 вычисление мощности двигателя
1.3 пронумеруем валы и определим мощность на каждом валу
1.4 угловые скорости и частоты вращения валов
1.5 крутящие моменты на валах
2 расчет косозубой цилиндрической передачи
2.1 выбор материалов зубчатых колес и термической обработки
2.2 допускаемые напряжения контактную и изгибающую выносливость зубьев
2.3 определяем межосевое расстояние колес
2.4 определяем модуль передачи
2.5 определяем числа зубьев шестерни и колеса
2.6 определяем основные геометрические размеры шестерни и колеса
2.7 вычисление окружной скорости и сил, действующих на зацеплении
2.8 проверочный расчет на контактную и изгибающую выносливость зубьев
3 эскизная компоновка редуктора
3.1 конструктивные размеры элементов корпуса и крышки редуктора
3.2 конструктивные размеры валов, подшипниковых узлов и компоновка редуктора
4 проверка прочности валов
4.1 быстроходный вал
4.2 тихоходный вал
5. Подбор шпонок и проверочный расчет шпоночного соединения
5.1 быстроходный вал
5.2 тихоходный вал
6. Подбор подшипников
6.1 быстроходный (ведущий) вал
6.2 тихоходный (ведомый) вал
7. Посадка деталей и сборочных едениц редуктора
8. Смазка зубчатых колес и подшипников
9. Расчет элементов корпуса
10. Сборка узлов ведомого вала
Графическая часть.

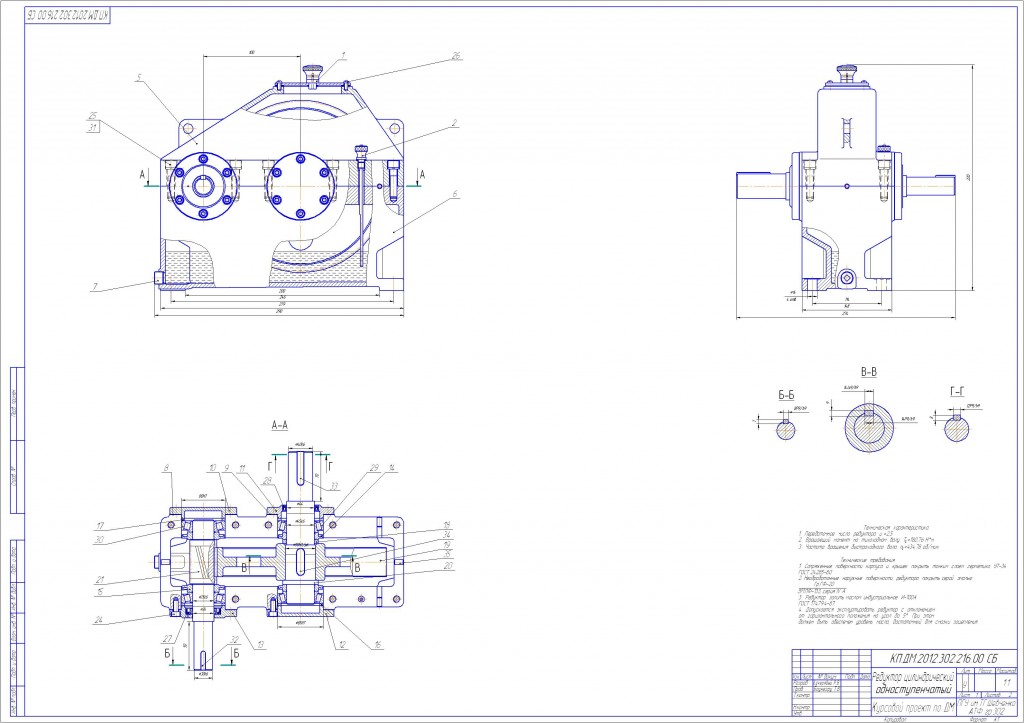

Состав: Сборочный чертеж, Монтажный чертеж, Спецификации, ПЗ Язык документа

Софт: Компас v9
