Проектирование привода к горизонтальному валу uпр=5.67

Брянский государственный технический университет
Кафедра «Детали машин»
Курсовой проект по дисциплине «Основы проектирования»
На тему:«Проектирование привода к горизонтальному валу»
Брянск 2016

Техническое задание на курсовое проектирование содержит кинематическую схему привода, состоящий из электродвигателя – источника вращательного движения, передаточных механизмов, преобразующих параметры вращательного движения, и соединяющих их элементов. Исходные данные: мощность на приводном валу Рпр=5,0кВт; частота вращения приводного вала ηпр = 260мин-1; срок службы t=9000часов; вид гибкой связи – ременная; тип производства – единичное; направленность нагрузки –нереверсивная; характер нагрузки – без толчков.
Объектом курсового проекта является привод механизма, в который входит большинство деталей и узлов общемашиностроительного применения, в задании на проектирование представлена зубчатая передача (цилинд-рическая) и передача гибкой связью, сборочные единицы, обеспечивающие вращательные движение (муфта, подшипники), а также различные соединения (болтовые, шпоночные, сварные) и детали (валы, корпус и др.). При их проектировании решается комплексная инженерная задача, включающая подбор электродвигателя, кинематические и силовые расчеты, выбор материалов и расчеты на прочность, вопросы конструирования и разработки конструкторской документации.
Рассмотрены методы расчета валов, подшипников, муфты, конструирование узла редуктора.

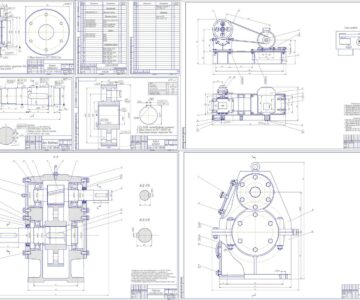

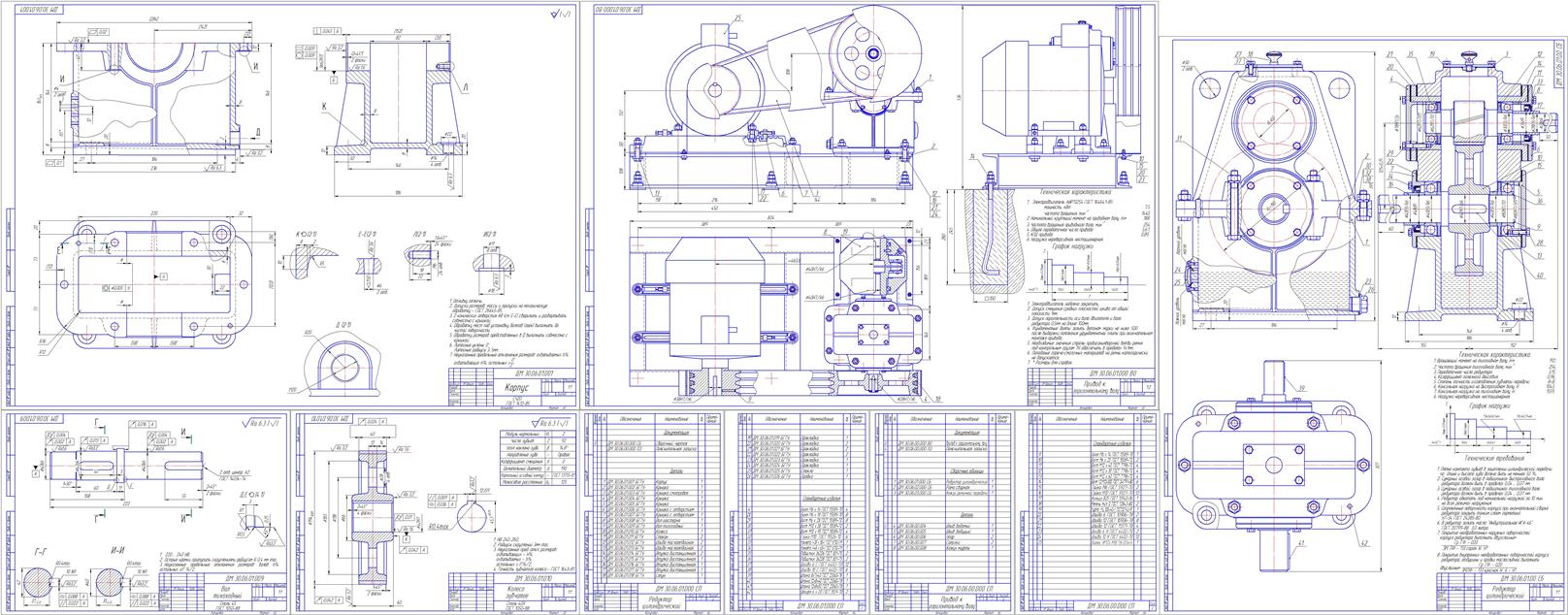

Графическая часть содержит чертежи:вала,зубчатого колеса,корпуса,редуктора,привода,компоновку редуктора;спецификации:редуктора,привода.
Содержание
Введение
1. Кинематический и силовой расчет привода
2. Выбор типа зубьев зубчатых передач
3. Выбор степени точности изготовления зубчатых колес
4. Выбор термообработки и материала для зубчатых колес
5. Расчет допускаемых напряжений
6. Расчет цилиндрической косозубой передачи
7. Расчет ременной передачи
8. Подбор муфты
9. Расчет валов
10. Выбор и расчет подшипников
11. Расчет корпуса редуктора
12. Выбор смазки зацепления и подшипников
13. Выбор и расчет соединений элементов привода
14. Мероприятия по технике безопасности
Заключение
Список использованной литературы
