Проектирование привода ленточного конвеера

Белорусско-Российский университет
Кафедра "Основы проектирования машин"
курсовая работа по дисциплине
"Детали машин"
На тему: "Проектирование привода ленточного конвеера состоящего из электродвигателя, редуктора коническо-цилиндрического трехступенчатого и барабана приводного"
Могилев 2014

Исходные данные:
электродвигатель марки 4А132М80У3 ( Pд=5,5 кВт, nд=710 мин )
Тяговое усилие на один канат Ft=800 кг=7,84 кН.,
Скорость движения каната v=0,25м/с.,
Диаметр барабана D=375 мм.
Срок службы 10 лет.

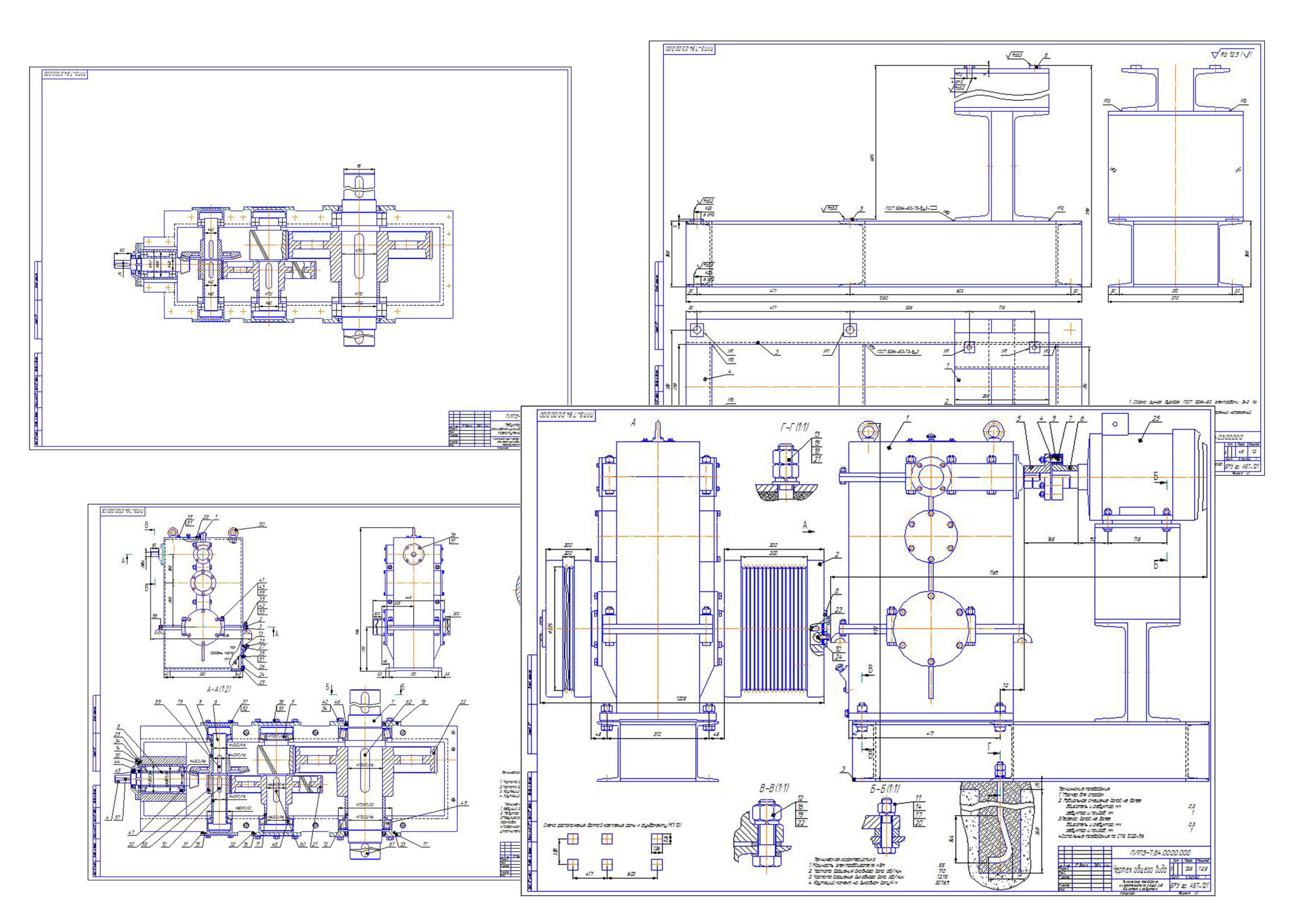

Проектируемый привод состоит из электродвигателя марки 4А132М80У3 (Pд=5,5 кВт, nд=710 мин ), редуктора коническо - цилиндрического трехступенчатого и барабана приводного. Передача крутящего момента от электродвигателя на редуктор осуществляется с помощью упругой втулочно-пальцевой муфты (МУВП).

Содержание
Введение
1.Энергетический и кинематический расчет привода
2.Расчет передач редуктора
3. Проверочные расчеты передач редуктора
4. Пространственная схема редуктора с усилиями в зацеплениях
5. Проектный расчет валов
6. Составление компоновочной схемы редуктора
7.Проверочный расчет вала редуктора
8 Выбор и расчет шпоночных соединений
9.Выбор и расчет подшипников
10. Выбор соединительных муфт
11. Конструктивная проработка узла соединения валов электродвигателя и редуктора
12 Обоснование и выбор смазочных материалов
13 Техника безопасности и экологичность проекта
Заключение
Список используемых источников
