"Проектирование привода ленточного конвейера"

Казанский государственный аграрный университет
Кафедра общеинженерных дисциплин
Курсовой проект по деталям машин и основам конструирования
На тему: «Проектирование привода ленточного конвейера»
Казань 2013

В данном проекте проектируется привод ленточного конвейера
Графическая часть содержит спецификации на редуктор, раму и привод, сборочный чертёж редуктора и рамы, общий вид привода, чертежи вала, корпуса и колеса.
Курсовой проект содержит 3 спецификации, 5 листов формата А1, 2 листа формата А3 графической части, 38 страниц пояснительной записки, содержащей 3 рисунка и 13 источников.

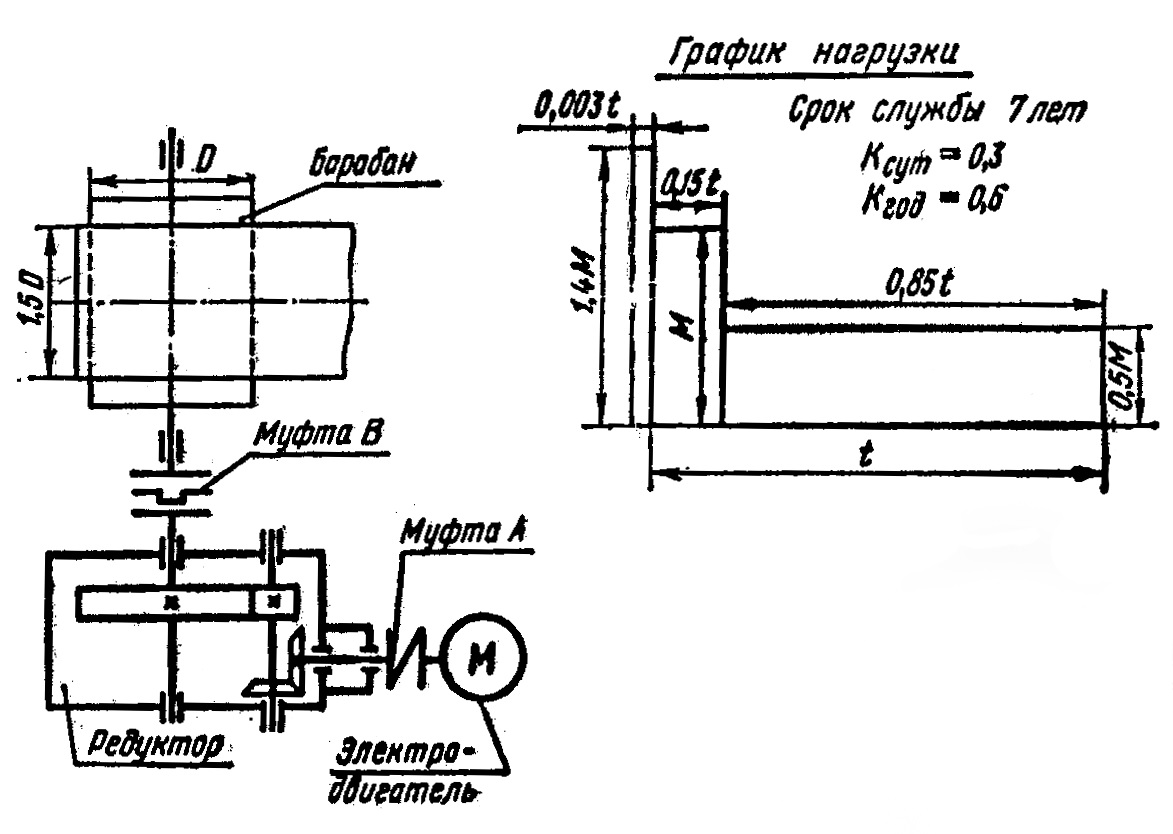

В конструкторской части был спроектирован привод ленточного конвейера на основании технического задания указанного в пояснительной записке.

Окружное усилие на барабане F = 3 кН.

Окружная скорость на барабане V = 1 м/с.

Диаметр барабана D = 200 мм.

Состав: Редуктор (СБ), Рама (СБ), Привод (ВО), Деталировка (вал, корпус, колесо), Спецификации (привод, рама, редуктор), ПЗ. Язык документа

Софт: Компас-3D 13

Каталог / Машиностроение и механика / Детали машин / "Проектирование привода ленточного конвейера"

Просмотр файлов
Вал тих.cdw
Колесо.cdw
корпус.cdw
Лист1.cdw
Лист2.cdw
общий вид.SPW
привод.cdw
рама.cdw
рама.spw
редуктор.spw
Содержание.doc
Документ титульник11.doc
Документ титульник22.doc
Пояснительная записка1.doc
редуктор сборочный.cdw
редуктор.cdw
