Проектирование привода ленточного конвейера (U=122,7)

Калужский филиал Московского Государственного Университета имени Н.Э. Баумана
Кафедра Автомобилестроение
Курсовой проект по дисциплине: "Детали машин"
На тему: "Привод ленточного конвейера"
Калуга 2017
Вариант 9

В данной работе рассматривается расчет и проектирование привода ленточного конвейера, в ее состав входит: электрический двигатель, червячные редуктор с нижним расположением червяка, клиноременная передача, цепная передача, вал привода конвейера.

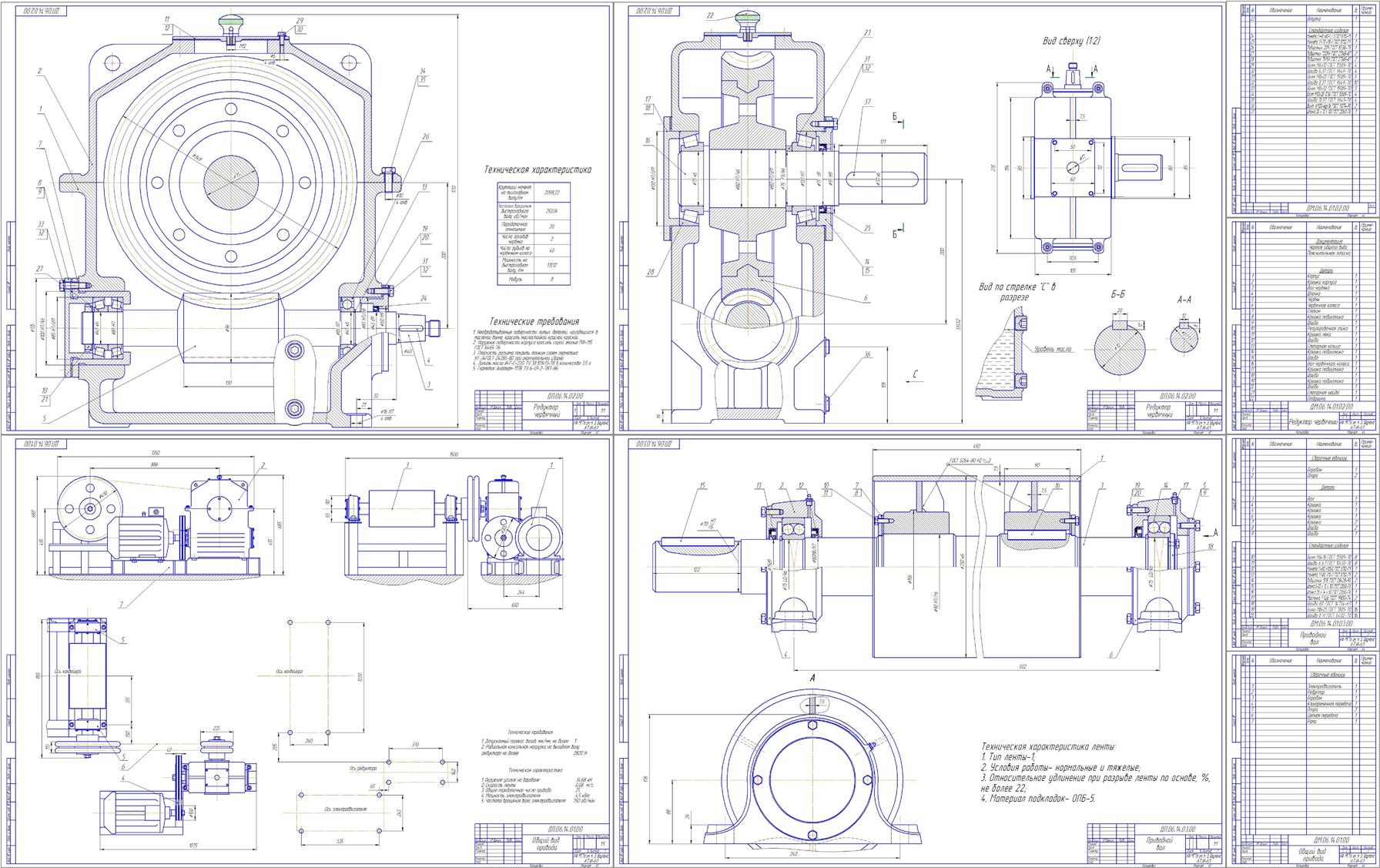

Графическая часть содержит: общий вид привода, сборочный чертеж редуктора, чертеж барабана.
Курсовой проект содержит: 4 листа формата А1, 3 спецификации, 42 страницы пояснительной записки, содержащей 3 рисунка, 1 таблицу и 13 источников. Разрабатываемый привод предназначен для применения в различных отраслях промышленности.
Техническая характеристика привода:
Электродвигатель асинхронный АИР132S8 (мощность 4 кВт, частота вращения 750 об/мин)
Редуктор червячный с нижним расположением червяка (u=20)
Частота вращения на выходном валу редуктора - 12,5 об/мин
Общее передаточное число привода - 122,7
Вращающий момент на выходном валу - 2101,6 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 250
2. Общее передаточное число редуктора 20
3. Вращающий момент на тихоходном валу, Нм 2101,6

Состав: Червячный редуктор (СБ), Приводной вал (СБ), Общий вид привода (ВО), Спецификация на червячный редуктор, Спецификация на приводной вал, Спецификация на общий вид привода, ПЗ Язык документа

Софт: КОМПАС-3D 16.1 SP2

Файлы:
Привод конвейера/
Привод конвейера/Приводной вал.cdw
Привод конвейера/Спецификация червячный редуктор 2.cdw
Привод конвейера/ПЗ.docx
Привод конвейера/Червячный редуктор 2.cdw
Привод конвейера/Спецификация общий вид привода .cdw
Привод конвейера/Спецификация приводной вал.cdw
Привод конвейера/Спецификация червячный редуктор 1.cdw
Привод конвейера/Общий вид привода.cdw
Привод конвейера/Червячный редуктор 1.cdw
