Проектирование привода ленточного транспортера u=15,72

Нижнетагильский технологический институт филиал УрФУ
Кафедра прикладной механики
Курсовой проект по дисциплине "Детали машин"
На тему "Проектирование привода ленточного транспортера"
Нижний Тагил 2007

В данном проекте был разработан привод ленточного транспортера.

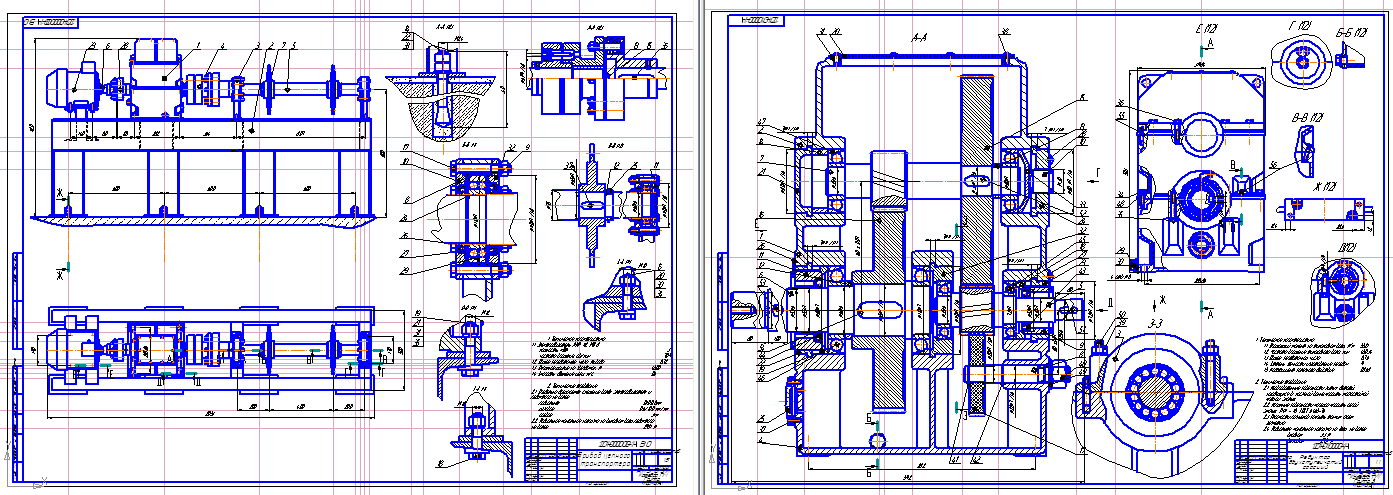

Графическая часть содержит: Общий вид привода лист формата А1, Сборочный чертеж редуктора лист формата А1, Сварная рама лист формата А1, Деталировка листы формата А3 и А2.
Текстовая часть состоит из пояснительной записки 27 страниц формата А4.
В ПЗ представлены расчеты редуктора двухступенчатого соосного

Техническая характеристика Редуктор двухступенчатый соосный
1.1 Вращающий момент на тихоходном валу, Н*м 552,1
1.2 Частота вращения тихоходного вала, мин 45,034
1.3 Общее передаточноу число 15,76
1.4 Степень точности изготовления передач 9
1.5 Коэффициент полезного действия 0,868

Техническая характеристика привода
1.1. Электродвигатель АИР 112 МВ 8
мощность, кВт 3
частота вращения, об/мин 709
1.2. Общее передаточное число привода 15,72
1.3. Окружное усилие на звездочках, Н 4500
1.4. Скорость движения цепи, м/с 0,6

Состав: Редуктор (СБ), Ленточный транспортер (ВО), Сварная рама (СБ), Деталировка (корпус, вал, колесо), Спецификация, ПЗ Язык документа

Софт: Компас-3D 13 SP1

Каталог / Машиностроение и механика / Детали машин / Проектирование привода ленточного транспортера u=15,72

Просмотр файлов
Чертежи/Thumbs.db
Чертежи/~$ртеж1-4.cd~
Чертежи/Спецификация 1-2.spw
Чертежи/Спецификация 2-1.spw
Чертежи/Спецификация 3-1.spw
Чертежи/Чертеж 2-3.cdw
Чертежи/Чертеж 3-1.cdw
Чертежи/Чертеж 4а-1- Фор А3.cdw
Чертежи/Чертеж 4б-1-Фор А3.cdw
Чертежи/Чертеж 4в-1-Фор А2.cdw
Чертежи/Чертеж1-4.cdw
1_Вариант1-В.doc
2_Вариант 1-В.doc
Thumbs.db
Чертежи
