Проектирование привода мешалки по учебнику Шеинблит А.Е. Курсовое проектирование деталей машин

Восточно Казахстанский Государственный Технический университет
Кафедра обще инженерных дисциплин
Курсовой проект по дисциплине "Детали машин"
На тему "Проектирование привода мешалки"
Усть-Каменогорск 2016

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, Проектируемый машинный агрегат служит приводом к мешалке и может применятся в производственных линиях, для эксплуатации которых необходимо приготовление технологических растворов. Привод состоит из электродвигателя, вал которого через клиноременную ременную передачу соединен с ведущим валом цилиндрического косозубого редуктора с вертикальным расположением валов. Ведомый вал редуктора через упругую муфту с торообразной оболочкой соединен с валом мешалки. Проектируемый привод работает в 2 смены в реверсивном режиме. Характер нагрузки - с малыми колебаниями.

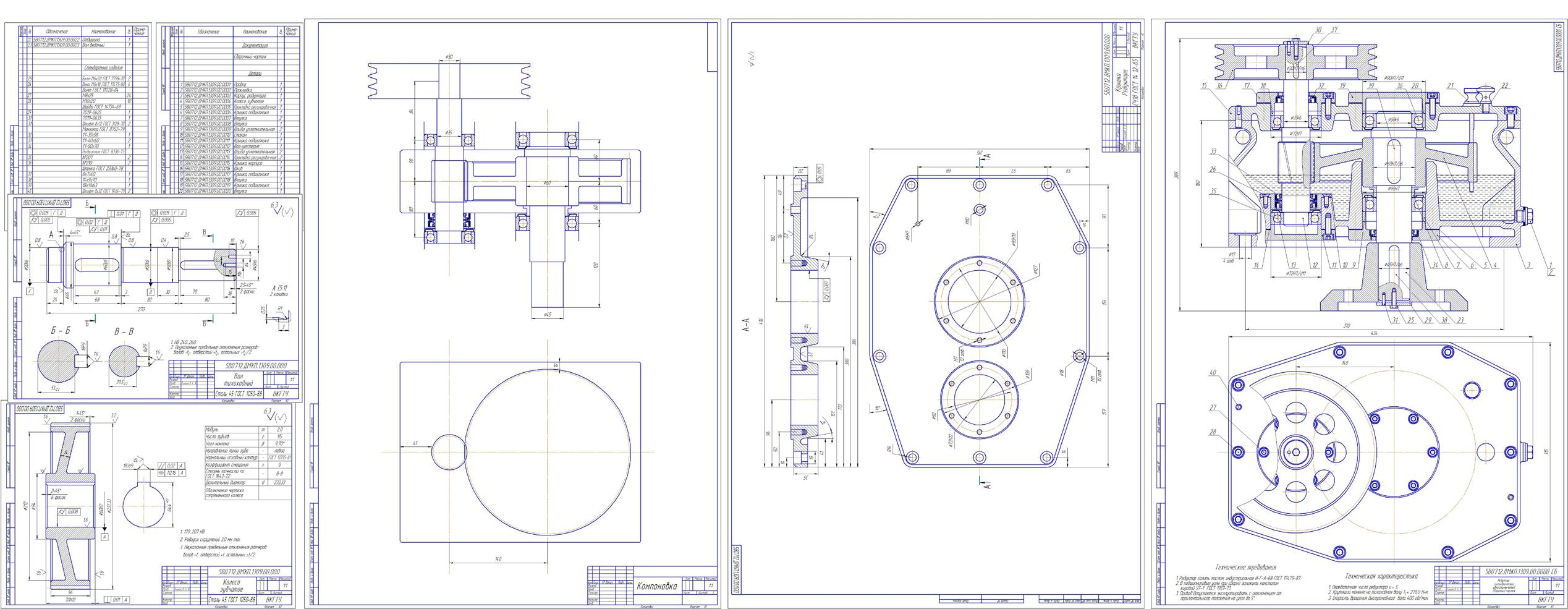

Курсовой проект содержит 3 листа формата А1, 2 листа формата А3, 1 спецификацию, 30 страниц пояснительной записки, содержащей 6 рисунков, 1 таблицу и 8 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).
Технические характеристики Задания 13 варианта 9
Момент сопротивления вращению Т, кН∙м 0,38
Частота вращения мешалки n, об/мин 70
Допускаемое отклонение
скорости барабана δ, % 6
Срок службы привода Lг, лет 5
Передаточное отношение редуктора 5
