"Проектирование привода скребкового транспортера"

Белорусская государственная сельскохозяйственная академия
Кафедра строительных и мелиоративных машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование скребкового транспортера"
Горки 2010

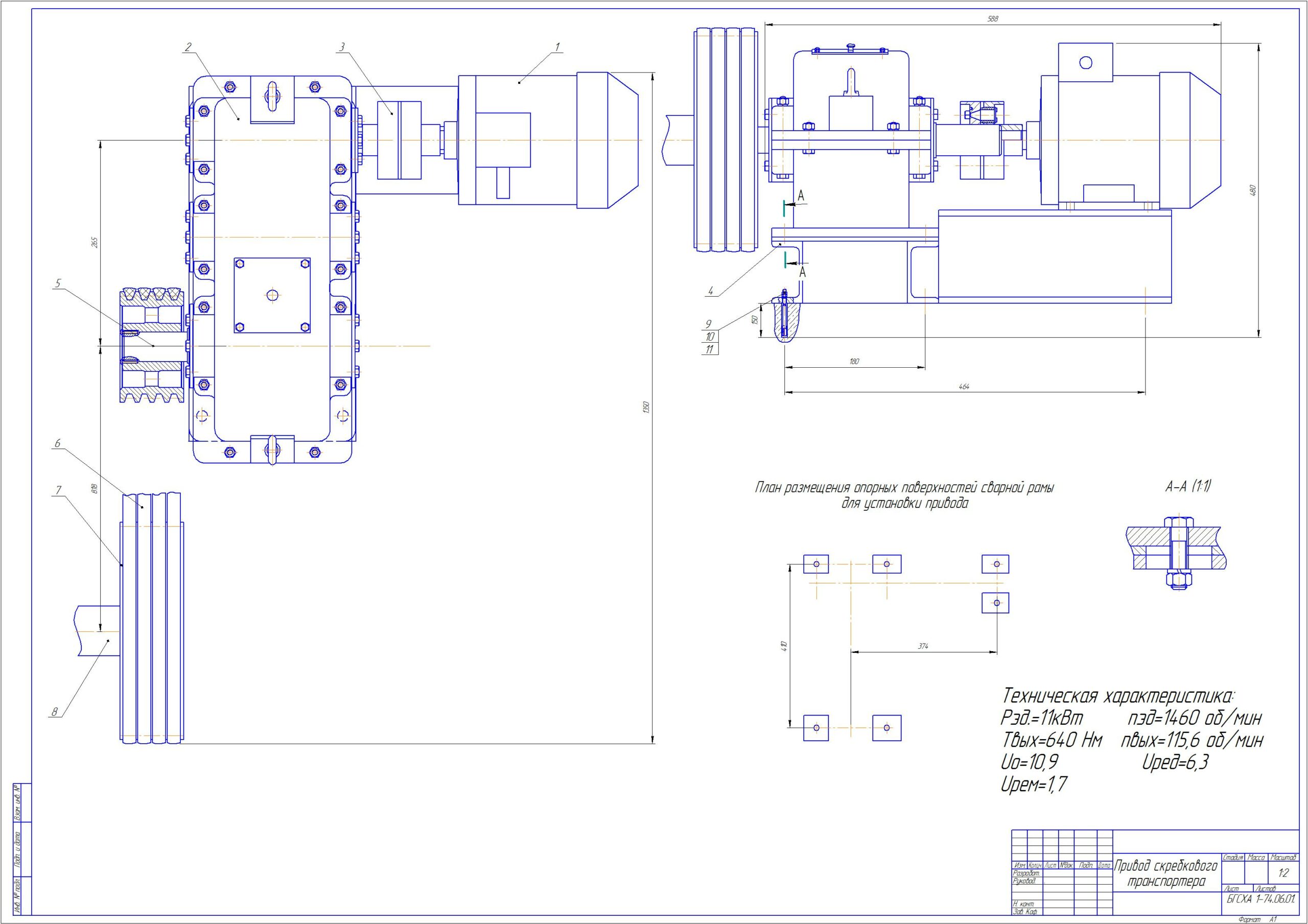

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода скребкового транспортера, который включает в себя электрический двигатель, клиноременную передачу двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 4 чертежа деталировки редуктора(вал выходной, вал шестерня, колесо зубчатое, крышка подшипника).
Курсовой проект содержит 2 листа формата А1, 4 листа формата А3, 2 спецификации, 51 страницу пояснительной записки, содержащей 14 рисунков, 2 таблицы и 3 источника.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод-совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (Трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4А132М4У3 (мощность 11 кВт, частота вращения 1500 об/мин)
Редуктор цилиндрический двухступенчатый (u=5,45)
Частота вращения на выходном валу редуктора -133,7 об/мин
Общее передаточное число привода -10,9
Вращающий момент на выходном валу -640 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1460
2. Общее передаточное число редуктора 6,3
3. Передаточное число быстроходной ступени 3,15
4. Передаточное число тихоходной ступени 2
5. Вращающий момент на тихоходном валу, Нм 201,9

Состав: Привод общего назначения (ВО), редуктор цилиндрический двухступенчатый (СБ), деталировка (вал выходной, вал шестерня, зубчатое колесо, крышка подшипника), спецификация на привод, спецификация на редуктор, ПЗ
