Проектирование привода сушильного барабана (U=24,3)

Ивановский Государственный Политехнический Университет
Кафедра "Механики и автоматики"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода сушильного барабана"
Иваново 2013

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода сушильного барабана, который включает в себя двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора. Курсовой проект содержит 2 листа формата А1, 2 спецификации, 48 страниц пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 60
2. Общее передаточное число редуктора 24,3
3. Передаточное число быстроходной ступени 5,6
4. Передаточное число тихоходной ступени 4,5
5. Вращающий момент на тихоходном валу, Нм 1188

Состав: Редуктор вид сбоку, Редуктор вид сверху, 2 спецификации Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Детали машин / Проектирование привода сушильного барабана (U=24,3)

Просмотр файлов
Курсовая работа по Деталям машин/Записка/
Курсовая работа по Деталям машин/Записка/Задание.doc
Курсовая работа по Деталям машин/Записка/Расчётно-пояснительная записка.docx
Курсовая работа по Деталям машин/Записка/Титульный лист.docx
Курсовая работа по Деталям машин/Чертежи/

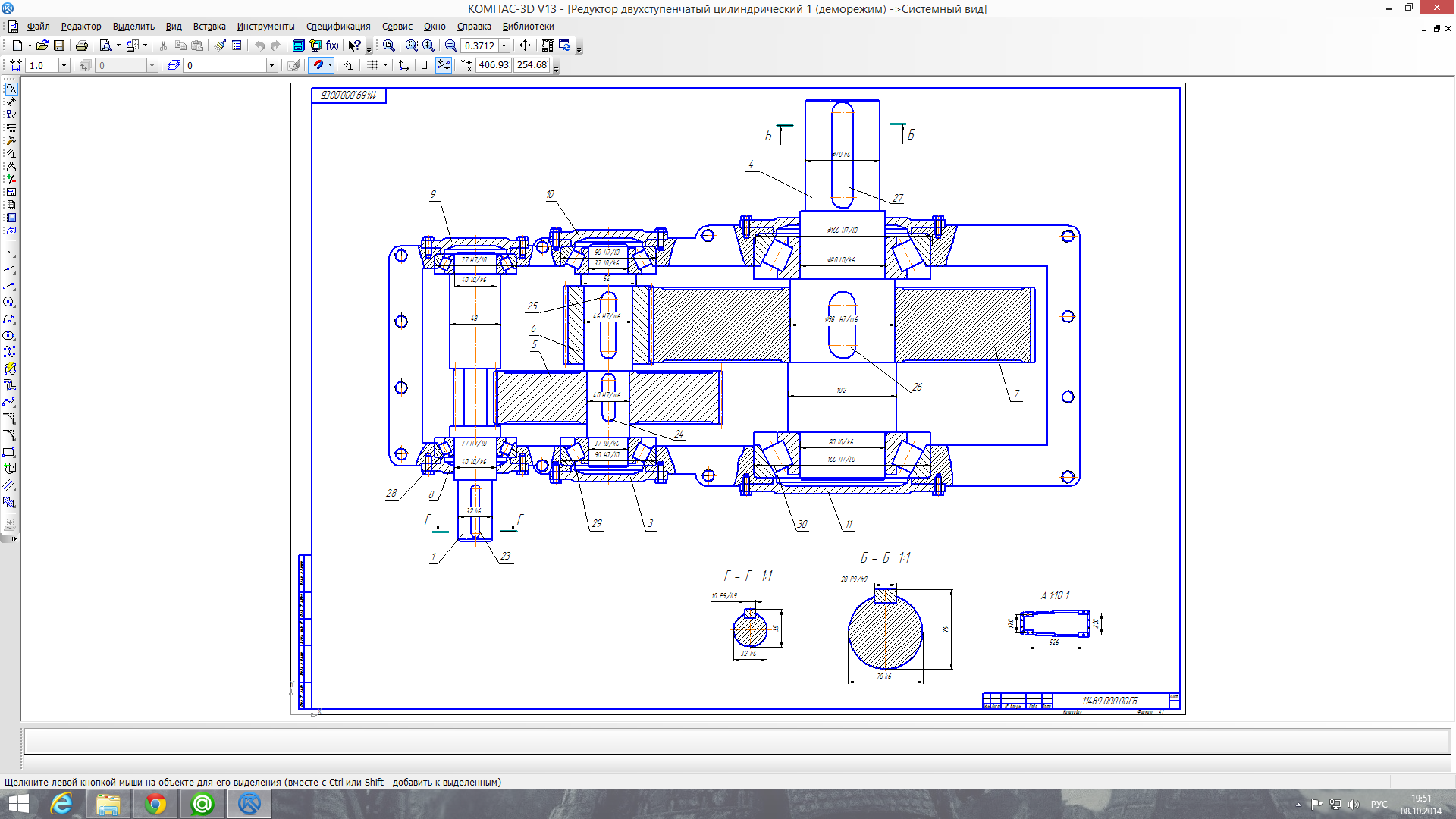

Курсовая работа по Деталям машин/Чертежи/Редуктор двухступенчатый цилиндрический 1.cdw
Курсовая работа по Деталям машин/Чертежи/Редуктор двухступенчатый цилиндрический 2.cdw
Курсовая работа по Деталям машин/Чертежи/Спецификация 1.cdw
Курсовая работа по Деталям машин/Чертежи/Спецификация 2.cdw
