Проектирование привода цепного конвейера - общее передаточное число 25

КФ МГТУ им. Н.Э. Баумана
К3-КФ
Детали машин
Проектирование привода цепного конвейера
2016

Исходные данные: общее передаточное число 25, число оборотов быстроходного вала 500 об/мин, число оборотов тихоходного вала 20 об/мин, КПД 0,7, число зубьев червяка 2, число зубьев червячного колеса 50, модуль нормальный 4.
В процессе работы были выполнены расчеты: червячной передачи, корпуса редуктора, подшипников, тихоходного вала, клиноременной передачи, цепной передачи, шпоночных соединений.

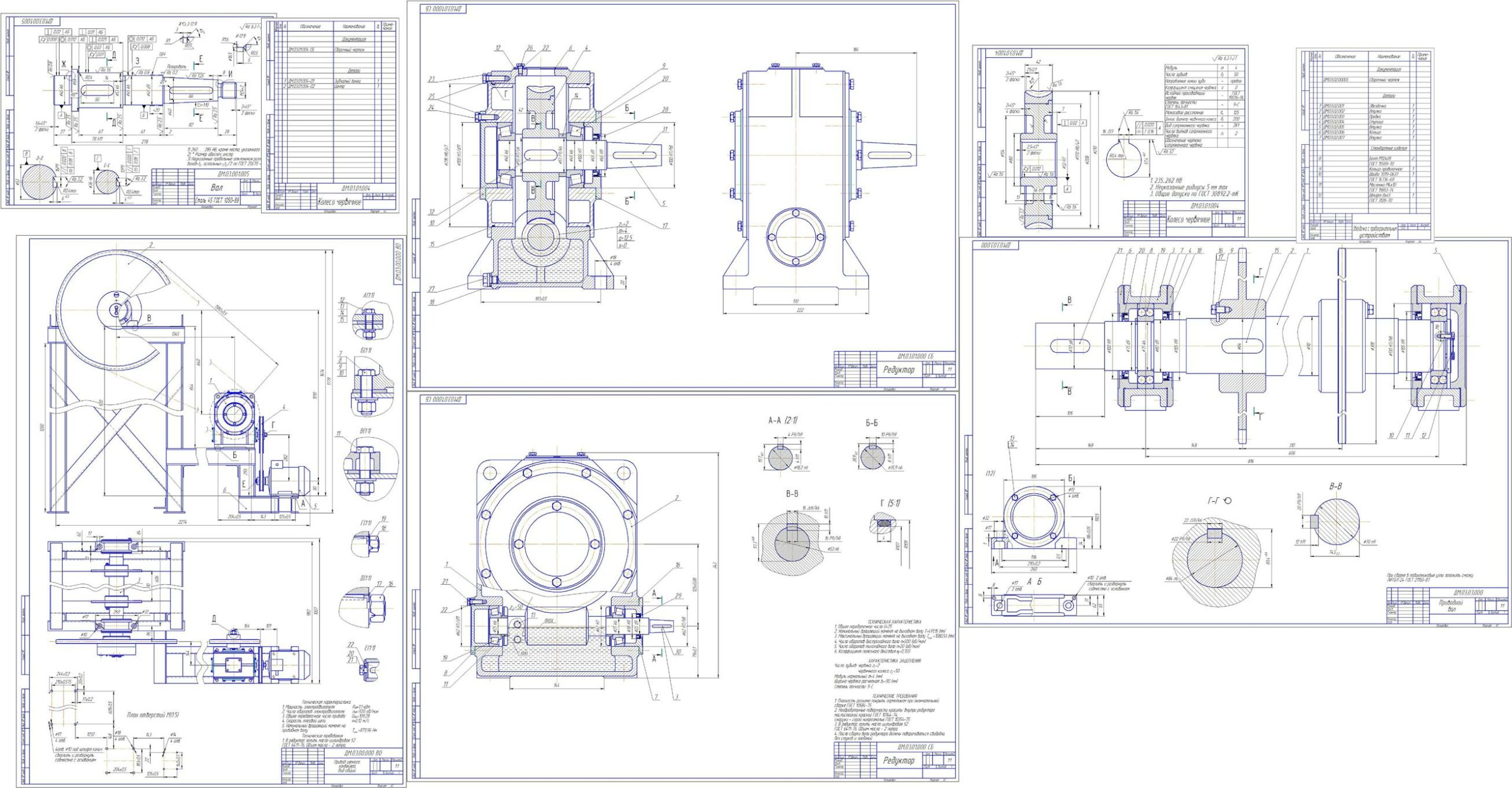

Были спроектированы:
- Редуктор червячный;
- Цепная передача;
- Клиноременная передача;
- Вал приводной;
- Рама сварная.

Оглавление
Реферат 5
1.Назначение и область применения привода. 6
2.Техническая характеристика привода. 7
2.1Основные параметры. 7
2.2 Определение общего передаточного числа привода 8
2.3 Определение мощности, крутящего момента и частоты вращения каждого вала привода. 8
3. Кинематическая схема. 9
4.Расчеты, подтверждающие работоспособность и надежность конструкции 10
4.1. Расчет зубчатой передачи редуктора. 10
4.2Определение диаметров валов редуктора. 10
4.3.Подбор подшипников качения. 11
4.4. Проверка подшипников качения по динамической грузоподъёмности. 12
4.5. Проверочный расчет наиболее нагруженного вала на усталостную прочность и жесткость. 16
4.6 Смазка зубчатых зацеплений и подшипников 23
4.7 Расчет клиноременной передачи. 23
4.9.Выбор и расчет шпоночных соединений. 26
4.10. Расчёт цепной передачи 28
4.11. Расчет предохранительного устройства. 31
4.12. Расчет звездочки для тяговых пластинчатых цепей. 31
5. конструирование корпусных деталей и крышек подшипников. 33
6.Описание организации работ с применением разрабатываемого привода 33
7.Уровень стандартизации и унификации. 33
8.Список используемой литературы 34
