Проектирование привода цепного конвейера

Калужский Филиал МГТУ им.Н.Э.Баумана
Кафедра Подъемно-транспортное оборудование и детали машин
Курсовой проект по дисциплине "Детали машин"
На тему "Расчет и проетирование привода цепного конвейера"
Калуга 2016

Цель работы - спроектировать привод цепного конвейера, состоящий из электродвигателя, коническо- цилиндрического редуктора, клиноременной и цепной передачи, приводного вала с тяговыми звездочками на нем.
В процессе работы были выполнены расчеты: конической ортогональной и цилиндрической передач, корпуса редуктора, подшипников, тихоходного вала, клиноременной передачи, цепной передачи, шпоночных соединений.
Были спроектированы:
Редуктор коническо-цилиндрический двухступенчатый;
Цепная передача;
Клиноременная передача;
Вал приводной;
Рама сварная.
Разработаны тихоходный вал, колесо тихоходной ступени и звездочка с предохранительным устройством.
Основные конструктивные характеристики привода:
H=760мм; B=1060мм; L=1510мм;
Основные технические характеристики привода:
Окружная сила на звездочках 1,6кН;
Скорость движения цепи 0,61 м/с;
Шаг цепи 50 мм;
Число зубьев звездочки 19;
Номер цепи М28;
Общее передаточное число привода 36,38;
Электродвигатель АИР-80B4 мощностью 1,5 кВт, питание 380В 50Гц;
Частота вращения вала электродвигателя 1395 об/мин.
Привод может быть использован в конвейерах цепного типа.

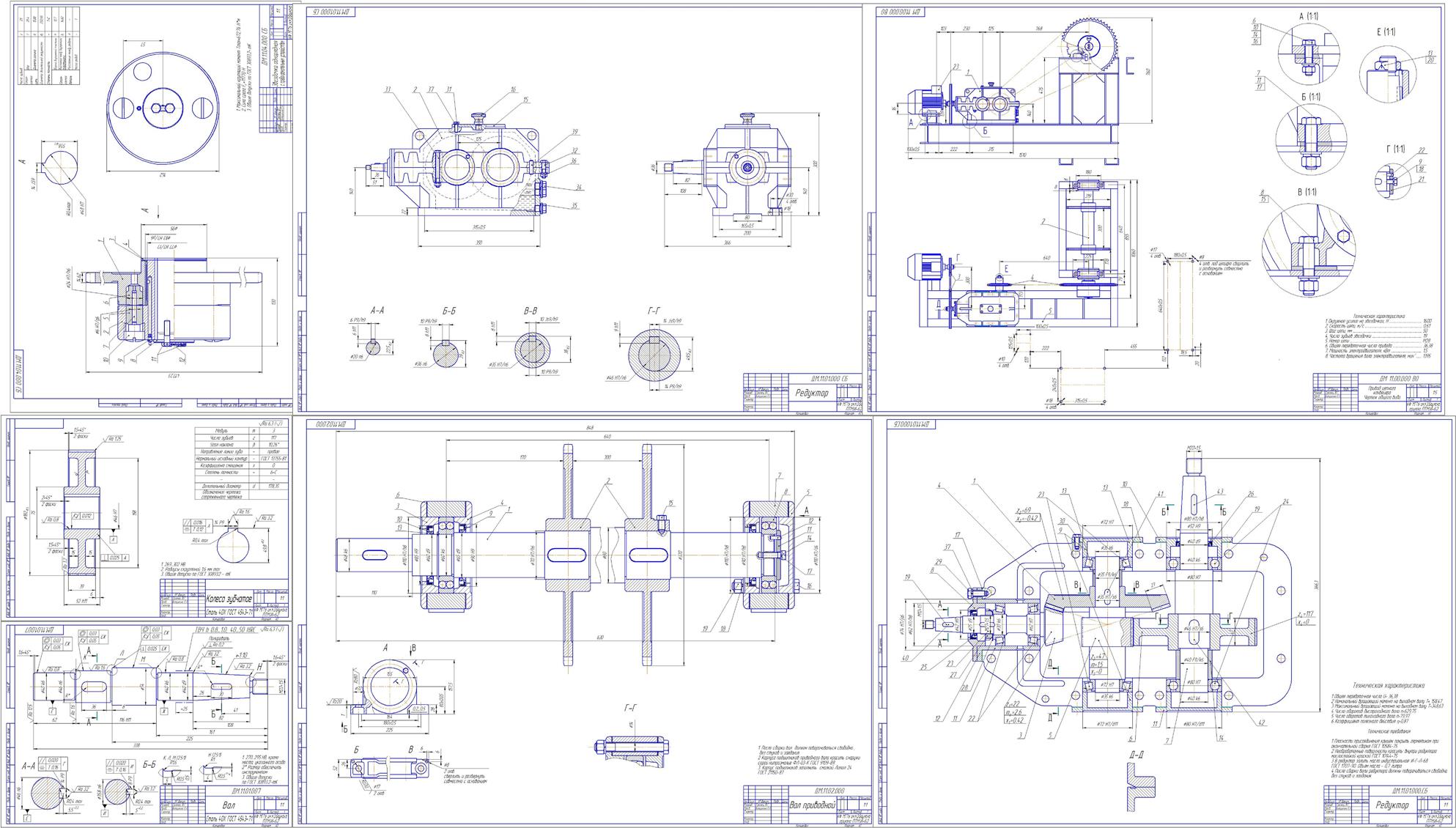

Состав: Редуктор, Корпус, Общий вид, Звездочка, Колесо, Деталировка Язык документа

Софт: КОМПАС-3D 15

Файлы:
Spetsifikatsia_5_list.spw
RPZ.docx
Звездочка.cdw
Privodnoy_Spetsifikatsia.spw
Деталировка Вал.cdw
Деталировка колесо.cdw
Вал прив.cdw
Спецификация РЕДУКТОР.spw
Корпус.cdw
Spetsifikatsia_zvezdochka.spw
Общий вид.cdw
Редуктор.cdw
