Проектирование привода цепного конвейера

ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ
АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
КАФЕДРА СТРОИТЕЛЬНОЙ ТЕХНИКИ И ИНЖЕНЕРНОЙ МЕХАНИКИ
ИМЕНИ ПРОФЕССОРА Н.А. УЛЬЯНОВА
Курсовой проект по дисциплине «Детали машин и основам конструирования»
На тему: "Проектирование привода цепного конвейера"
Воронеж 2014

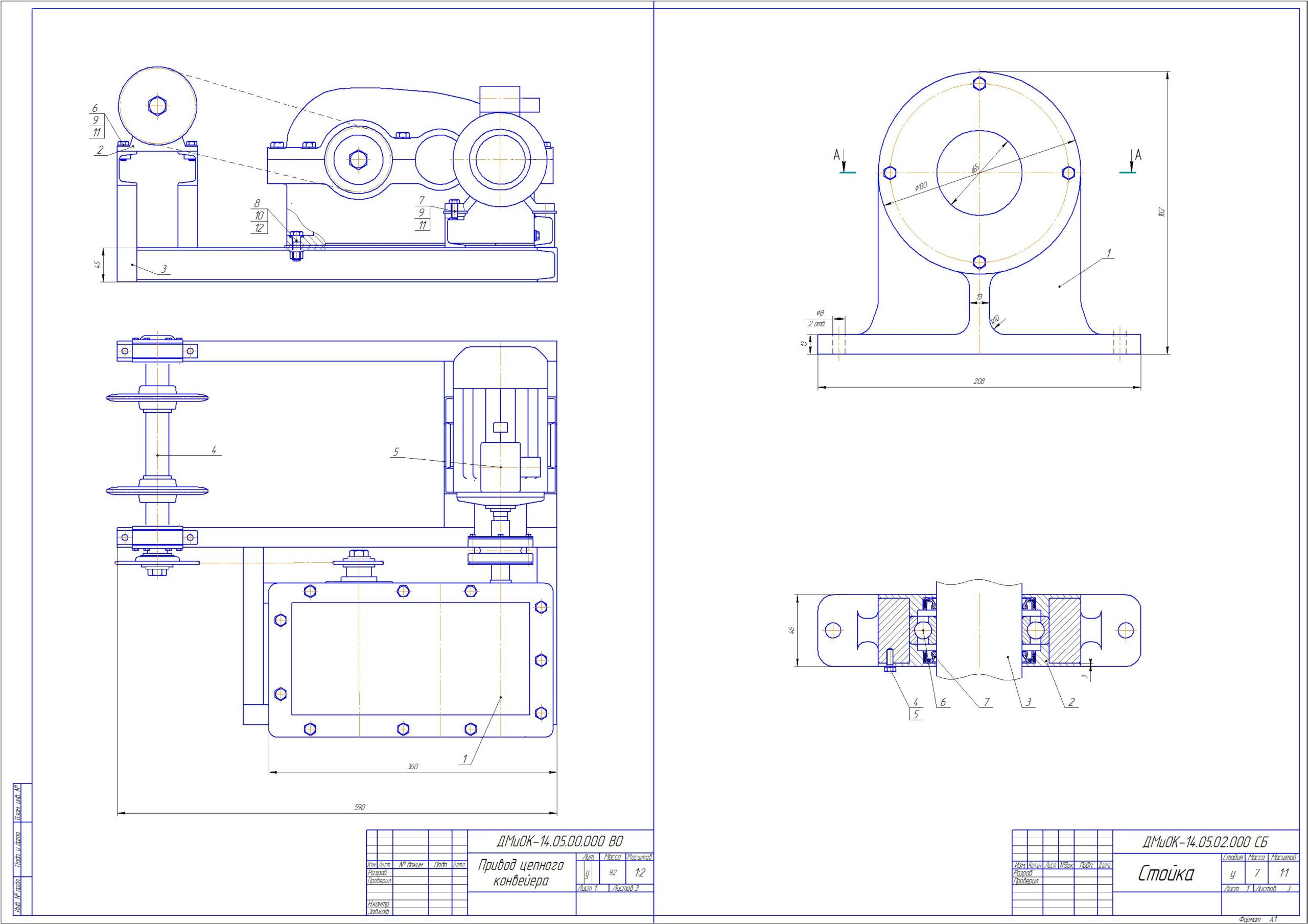

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, муфту, цепную передачу и цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж опорной стойки, сборочный чертеж редуктора и 4 чертежа деталировки редуктора.
Курсовой проект содержит 3 листа формата А1, 3 спецификации, 73 страницы пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика редуктора
1. Мощность на быстроходном валу, кВт................................................1.41
2. Частота вращения быстроходного вала, мин ...........................925
3. Передаточное число..........................................................................................14
4. Момент на тихоходном валу, Н м..........................................................190.3
5. Частота вращения тихоходного вала, мин ..................................36.7

Состав: Привод (ВО), Стойка (СБ), Редуктор (СБ), Деталировка, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15.1
