Проектирование привода цепного конвейера u=9,2

Казанский государственный аграрный университет
Кафедра общеинженерных дисциплин
Курсовой проект по деталям машин и основам конструирования
На тему: "Проектирование привода цепного конвейера"
Казань 2013

В данном проекте проектируется привод к цепному конвейеру.
Определены:
Техническое задание
1. Определение общего кпд привода
2. Расчет мощности и выбор электродвигателя
3. Определение передаточного числа редуктора
4. Расчет показателей работы редуктора
5. Расчет тихоходной передачи
6. Расчет быстроходной передачи
7. Ориентировочный расчет валов
8. Определение конструктивных особенностей зубчатых колес и деталей редуктора
9. Расчет шпонок
10. Уточненный расчет валов
11. Расчет и подбор подшипников
12. Смазка редуктора
Список использованных источников

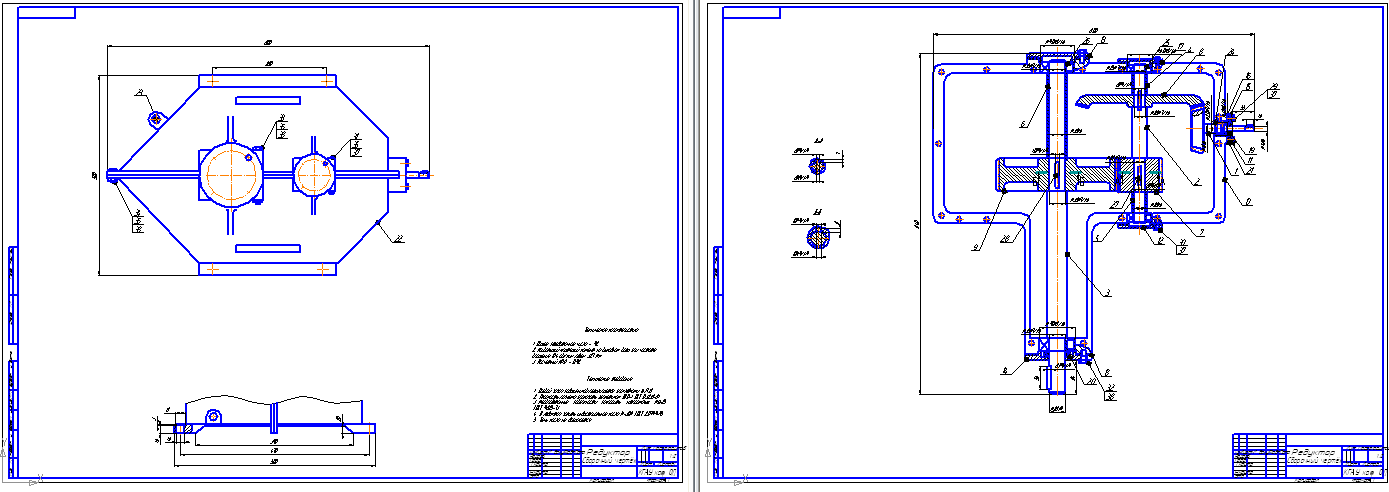

Графическая часть содержит спецификации на привод и редуктор, сборочный чертёж редуктора и рамы, общий вид привода и чертежи корпуса, вала и колеса зубчатого.
Курсовой проект содержит 2 спецификации, 2 листа формата А1, 2 листа формата А2 и 3 листа формата А3 графической части, 36 страниц пояснительной записки, содержащей 3 рисунка и 5 источников.
В конструкторской части был спроектирован привод к цепному конвейеру на основании технического задания указанного в пояснительной записке.

Техническая характеристика редуктора
1. Общее передаточное число - 9,2
2. Наибольший крутящий момент на выходном валу при частоте вращения 104 об/мин равен 327 Нм
3. Расчетный КПД - 0,92

Техническая характеристика привода
1. Мощность электродвигателя 4 кВт
2. Частота вращения вала электродвигателя 1000 об/мин.
3. Общее передаточное число - 9,2

Состав: Редуктор (СБ), Рама (СБ), Привод (ОВ), Деталировка (корпус, вал, колесо зубчатое), Спецификации на привод и редуктор, ПЗ. Язык документа

Софт: Компас-3D 13

Каталог / Машиностроение и механика / Детали машин / Проектирование привода цепного конвейера u=9,2

Просмотр файлов
вал.cdw
колесо.cdw
корпус.cdw
привод.cdw
рама.cdw
редуктор 1.cdw
редуктор 2.cdw
РПЗ.doc
Спецификация привод.spw
Спецификация редуктор.spw
