Проектирование привода винтового толкателя

Казанский государственный аграрный университет
Кафедра общеинженерных дисциплин
Курсовой проект по деталям машин и основам конструирования
На тему: «Проектирование привода винтового толкателя»
Казань 2013

В данном проекте проектируется привод винтового толкателя.
Графическая часть содержит спецификации на рама, привод и редуктор, сборочные чертежи редуктора и рамы, общий вид привода и чертежи вала, корпуса и зубчатого колеса.
Курсовой проект содержит 3 спецификации, 2 листа формата А1, 3 листа формата А2 и 2 листа формата А3 графической части, 40 страниц пояснительной записки, содержащей 4 рисунка и 3 источника.
В конструкторской части был спроектирован привод винтового толкателя на основании технического задания указанного в пояснительной записке.

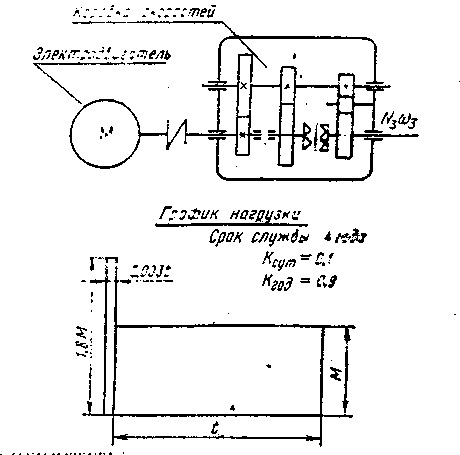

Мощность на выходном валу: 4 кВт

Состав: Редуктор (СБ), Рама (СБ), Привод (ВО), Деталировка (корпус, вал, зубчатое колесо), Спецификации, ПЗ. Язык документа
