Проектирование приводной станции к горизонтальному шнековому смесителю-дробильщику зерновых компонентов

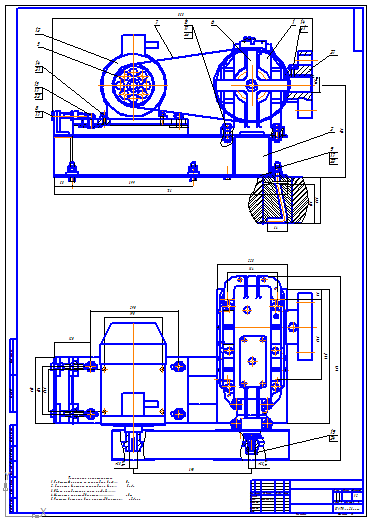

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода к горизонтальному шнековому смесителю-дробильщику зерновых компонентов, который включает в себя электрический двигатель, плоскоременную передачу и двухступенчатый коническо-цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал, стакан, шкив).
Курсовой проект содержит 2 листа формата А1, 3 листа формата А3, 2 спецификации, 53 страницы пояснительной записки, содержащей 6 рисунков, 1 таблицу и 7 источников.
Разрабатываемый привод предназначен для промышленного применения в различных перерабатываемых отраслях.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).
Техническая характеристика привода:
Электродвигатель асинхронный 4А112М4У3 (мощность 5,5 кВт, частота вращения 1445 об/мин).
Редуктор коническо-цилиндрический двухступенчатый (u=14,59).
Частота вращения на выходном валу редуктора - 55 об/мин.
Общее передаточное число привода - 26,27.
Вращающий момент на выходном валу - 590,27 Нм.
Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 802,8
2. Общее передаточное число редуктора 14,59
3. Передаточное число быстроходной ступени 3,529
4. Передаточное число тихоходной ступени 4,11
5. Вращающий момент на тихоходном валу, Нм 590,27

Состав: Приводная станция (ВО), редуктор коническо-цилиндрический двухступенчатый (СБ), деталировка (вал, стакан, шкив), спецификация на привод, спецификация на редуктор, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2
