Проектирование приводной станции к пластинчатому конвейеру

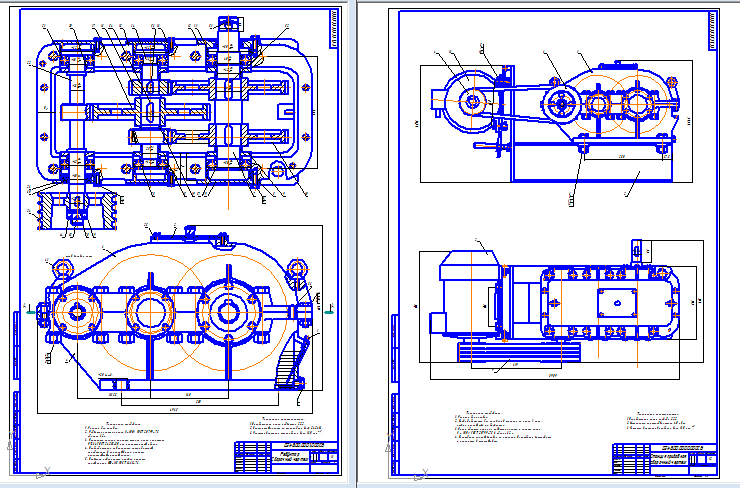

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода к пластинчатому конвейеру, который включает в себя электрический двигатель, клиноременную передачу и двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал, колесо, шкив).
Курсовой проект содержит 2 листа формата А1, 3 листа формата А3, 2 спецификации, 50 страниц пояснительной записки, содержащей 6 рисунков, 1 таблицу и 5 источников.
Разрабатываемый привод предназначен для промышленного применения в различных перерабатываемых отраслях.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).
Техническая характеристика привода:
Электродвигатель асинхронный М100S2У3 (мощность 4,0 кВт, частота вращения 2880 об/мин).
Редуктор цилиндрический двухступенчатый (u=12)
Частота вращения на выходном валу редуктора - 130 об/мин
Общее передаточное число привода - 22,2
Вращающий момент на выходном валу - 242,4 Нм
Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1560
2. Общее передаточное число редуктора 12
3. Передаточное число быстроходной ступени 4
4. Передаточное число тихоходной ступени 3
5. Вращающий момент на тихоходном валу, Нм 242,4

Состав: Приводная станция (ВО), редуктор цилиндрический двухступенчатый (СБ), деталировка (вал, шкив, колесо), спецификация на привод, спецификация на редуктор, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Каталог / Машиностроение и механика / Детали машин / Проектирование приводной станции к пластинчатому конвейеру

Просмотр файлов
2/!1введение, передачи (6-22) (на печать).doc
2/!2орин. валы, эскиз(23-28)редактировать.doc
2/!3расчет валов с под.(29-41).doc
2/!4шпоночные соединения(42).doc
2/!5зуб. кол. и посадки(43-44).doc
2/!6рама привода (45-46).doc
2/!7Смазочный материал (47).doc
2/!8муфты (48).doc
2/!9сборкаредуктора (49 нет).doc
2/~$введение, передачи (6-22) (на печать).doc
2/~$держание (5).doc
2/Литература (50).doc
2/Содержание (5).doc
2/спецификация к чертежам (приложение).rtf
2/спецификация (4).rtf
2/Титульный (1).doc
2/Чертежи (печать)/Чертеж 1(сборочный чертеж А1).cdw
2/Чертежи (печать)/Чертеж 2 (приводная станция А1).cdw
2/Чертежи (печать)/Чертеж 3 (вал А3).cdw
2/Чертежи (печать)/Чертеж 4 (колесо А3).cdw
2/Чертежи (печать)/ШКИВ(печать).CDW
2/Чертежи (печать)
2
