Проектирование приводной станции к центробежной свеклорезки СЦБ-16м

Белорусский государственный аграрный технический университет
Кафедра механика материалов и детали машин
Курсовой проект по дисциплине «Детали машин и основы конструирования»
На тему: «Проектирование приводной станции к центробежной свеклорезки СЦБ-16м»
Минск 2012

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода к центробежной свеклорезки СЦБ-16м, который включает в себя электрический двигатель, муфту соединительную и двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 2 чертежа деталировки редуктора (вал тихоходный, колесо).
Курсовой проект содержит 2 листа формата А1, 2 листа формата А3, 2 спецификации, 65 страница пояснительной записки, содержащей 31 рисунок, 2 таблицы и 6 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный М132S8У3 (мощность 4,0 кВт, частота вращения 720 об/мин)
Редуктор цилиндрический двухступенчатый (u=9)
Частота вращения на выходном валу редуктора - 32 об/мин
Общее передаточное число привода - 22,5
Вращающий момент на выходном валу - 978,9 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 720
2. Общее передаточное число редуктора 9
3. Передаточное число быстроходной ступени 3,41
4. Передаточное число тихоходной ступени 2,64
5. Вращающий момент на тихоходном валу, Нм 435,7

Состав: Приводная станция (ВО), редуктор цилиндрический двухступенчатый (СБ), деталировка (вал, колесо), спецификация на привод, спецификация на редуктор, ПЗ Язык документа

Софт: КОМПАС-3D 13SP2

Каталог / Машиностроение и механика / Детали машин / Проектирование приводной станции к центробежной свеклорезки СЦБ-16м

Просмотр файлов
Волчек на печать/Колесо зубчатое.cdw
Волчек на печать/Литература.doc
Волчек на печать/ПЗ.docx
Волчек на печать/Приложения.docx
Волчек на печать/РЕФЕРАТ.doc

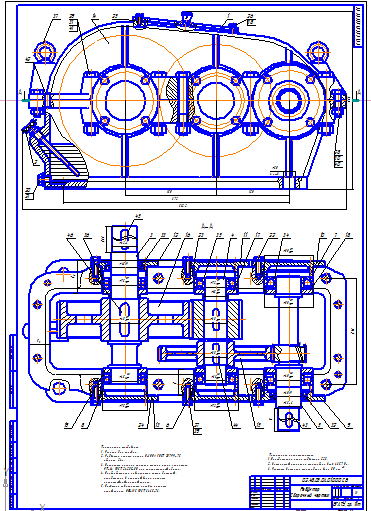

Волчек на печать/СБ редуктора.cdw
Волчек на печать/Содержание.doc
Волчек на печать/спецификация к чертежам (приложение).rtf
Волчек на печать/спецификация (4).rtf
Волчек на печать/Станция приводная.cdw
Волчек на печать/Титульник.doc
Волчек на печать/Тихоходный вал.cdw
Волчек на печать
