Проектирование приводной станции

Казанский государственный аграрный университет
Кафедра общеинженерных дисциплин
Курсовой проект по деталям машин и основам конструирования
На тему: «Проектирование приводной станции»
Казань 2013

В данном проекте проектируется приводная станция
Графическая часть содержит спецификации на редуктор и привод, сборочный чертёж редуктора, общий вид привода и рамы, чертежи вала, корпуса и зубчатого колеса.
Курсовой проект содержит 2 спецификации, 3 листа формата А1, 2 листа формата А2, 3 листа формата А3 графической части, 41 страниц пояснительной записки, содержащей 4 рисунка и 7 источников.
В конструкторской части был спроектирован приводная станция на основании технического задания указанного в пояснительной записке.

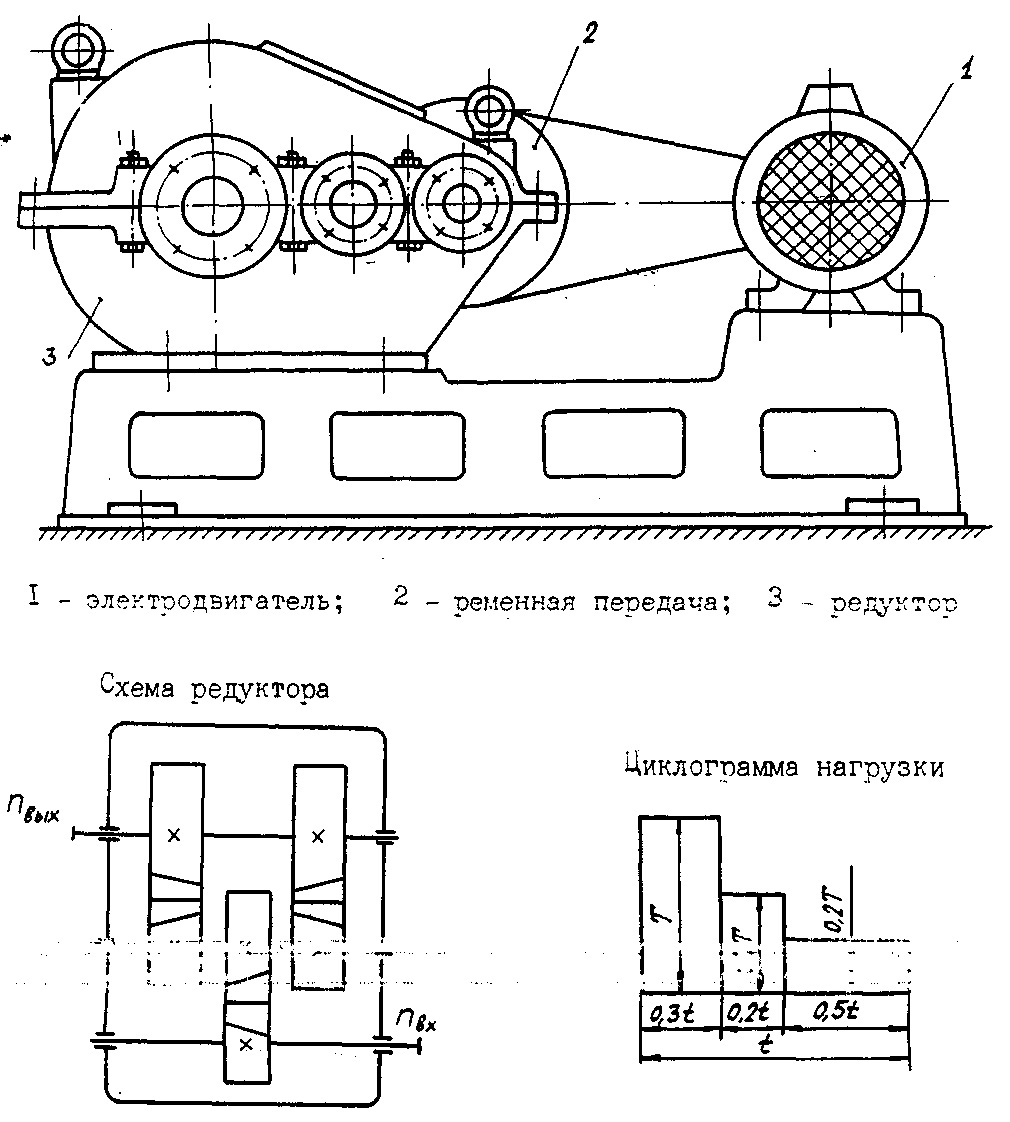

Спроектировать приводную станцию

Мощность электродвигателя: 7.5 кВт

Частота вращения вала электродвигателя: 2910 об/мин

Частота вращения выходного вала привода: 60 об/мин

Состав: Редуктор (СБ), Привод (ВО), Рама (ВО), Деталировка (корпус, вал, зубчатое колесо), Спецификации, ПЗ. Язык документа

Софт: Компас-3D 13

Каталог / Машиностроение и механика / Детали машин / Проектирование приводной станции

Просмотр файлов
Спецификация редуктор.spw
вал.cdw
колесо.cdw
корпус.cdw
привод.cdw
рама.cdw
редуктор 1.cdw
редуктор 2.cdw
РПЗ.doc
Спецификация привод.spw
