Проектный расчет цилиндрического редуктора. Расчет и выбор элементов привода электрической лебедки.

Криворожский металлургический институт
Кафедра "Металлургическое оборудование"
На тему : "Проектный расчет цилиндрического редуктора. Расчет и выбор элементов привода электрической лебедки"
Кривой Рог 2014

Курсовой проект содержит 3 листа А3 и 2 листа А1 графической части ,71 страница пояснительной записки,содержащей 14 рисунков и 14 таблиц
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).
Техническая характеристика привода:
Электродвигатель асинхронный 4А160S6У3 (мощность 6,5 кВт, частота вращения 800 об/мин)
Редуктор цилиндрический двухступенчатый (u=4,5)
Частота вращения на выходном валу редуктора - 77,6 об/мин
Общее передаточное число привода - 20,4
Вращающий момент на выходном валу - 1650,4 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1500
2. Общее передаточное число редуктора 20,4
3. Передаточное число быстроходной ступени 10
4. Передаточное число тихоходной ступени 10
5. Вращающий момент на тихоходном валу, Нм 1650,4

Состав: Привод общего назначения (ВО), редуктор цилиндрический двухступенчатый (СБ), деталировка (вал, шестерня, колесо), спецификация на привод, спецификация на редуктор, ПЗ Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Проектный расчет цилиндрического редуктора. Расчет и выбор элементов привода электрической лебедки.

Просмотр файлов
Чертежи/Вал тихоходный _ РЦ-160-3,8.00.005.cdw
Чертежи/Колесо зубчатое.cdw
Чертежи/Спецификация привода.frw
Чертежи/Спецификация редуктора.frw

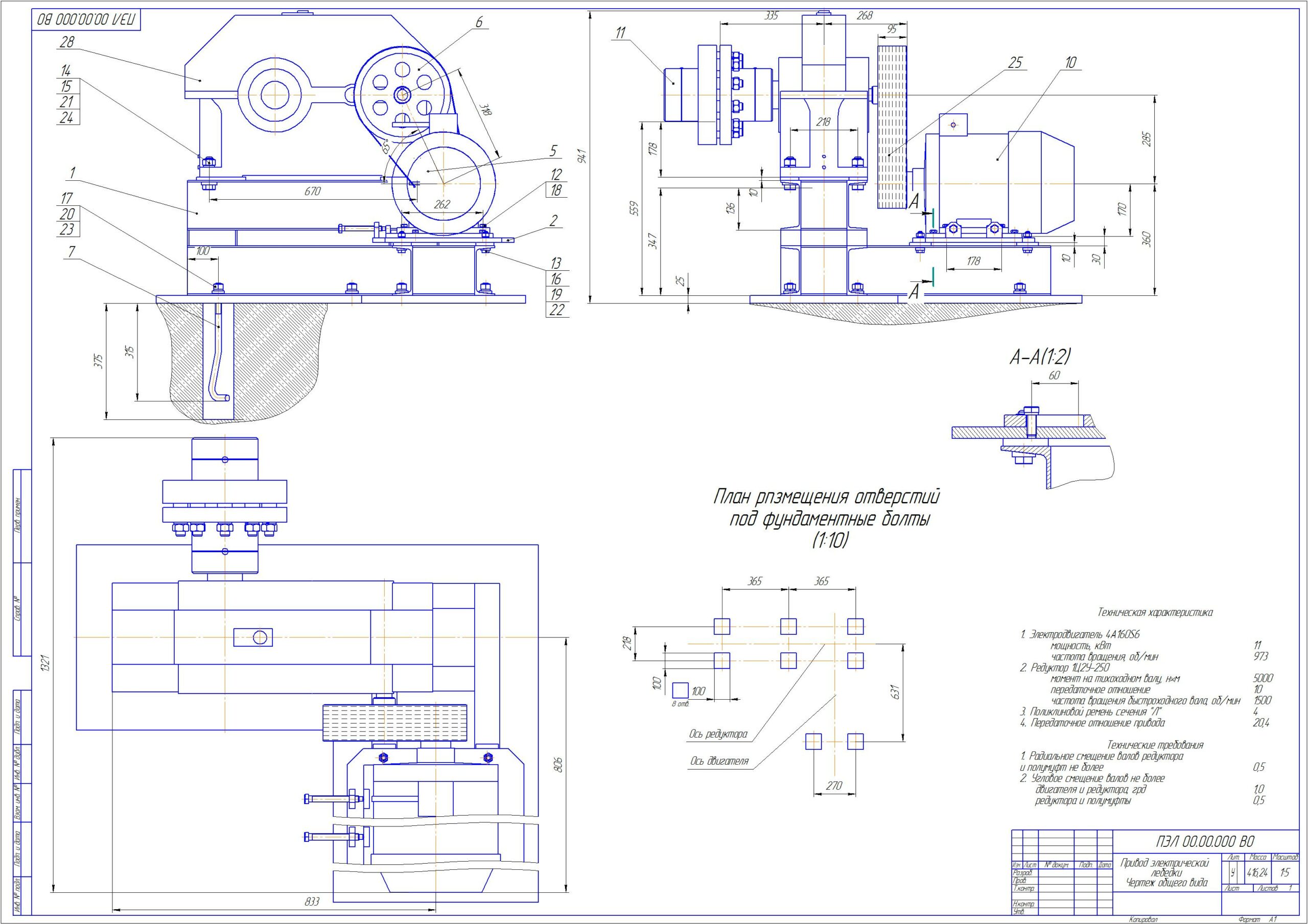

Чертежи/Чертеж привода.cdw
Чертежи/Чертеж редуктора.cdw
Чертежи/Шкив ведущий.cdw
1 часть.docx
2 часть .docx
литература.docx
Чертежи
